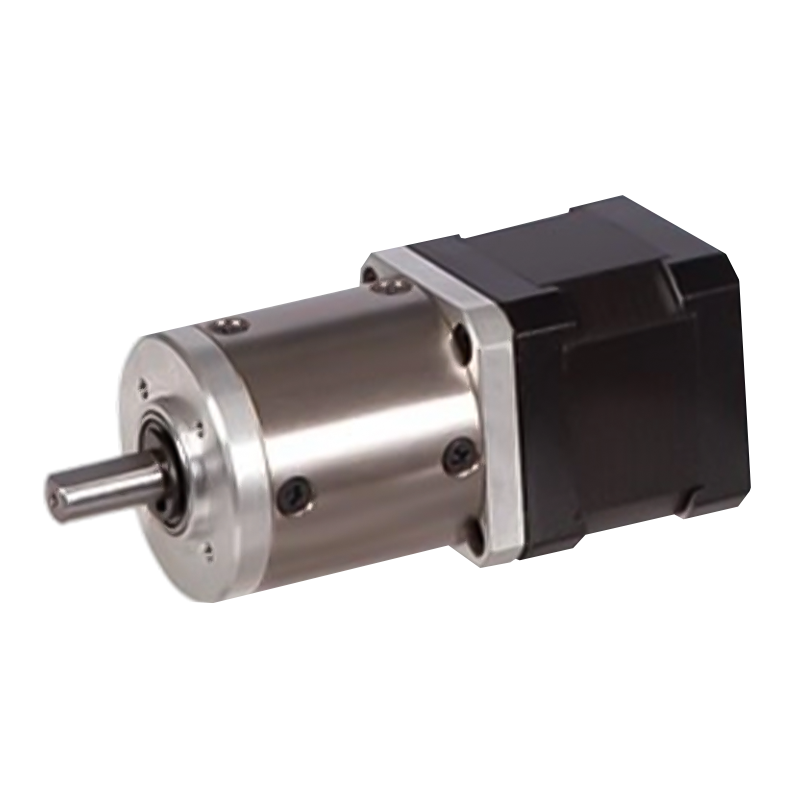

42JXGS100K/42STH는 금속 내부 기어 링을 사용하며 외경 42mm의 유성 감속기로서 토크 범위:3N.m~10N.m을 허용합니다.
스테퍼 모터는 빠른 응답 특성을 가지며 짧은 시간 내에 안정적인 작동 상태에 도달할 수 있습니다. 유성 감속 스테퍼 모터의 낮은 관성 특성을 결합하여 시스템의 동적 응답 성능이 더욱 향상되었습니다. 신속하게 시작, 중지 및 반전할 수 있어 자동화된 생산 라인의 빠른 위치 지정 및 빈번한 시작-중지 작업과 같은 높은 동적 성능 요구 사항을 충족할 수 있는 일부 애플리케이션을 충족할 수 있습니다.
+86 0579-86817938-836
42mm 유성 기어박스
허용 하중 범위: 3N.m~ 10N.m
| 링 소재 | 금속 |
| 출력 베어링 | 볼베어링 |
| 최대. 레이디얼 하중(플랜지에서 10mm) | ≤50N |
| 최대. 샤프트 축방향 하중 | ≤30N |
| 샤프트의 반경방향 유격(플랜지 근처) | ≤0.07mm |
| 샤프트의 축방향 유격 | 0.3mm 이하 |
| 무부하 시 백래시 | ≤1.5° |
| 모델번호 | 정격전압 | 전류/위상 | 저항/위상 | 인덕턴스/위상 | 토크를 들고 | 리드 수 | 로터 관성 | 무게 | 길이 L1 | 최대. 기어비 |
| 단일 샤프트 | 뷔 | 에이 | Ω | MH | 지.cm | g-m² | g | mm | ||

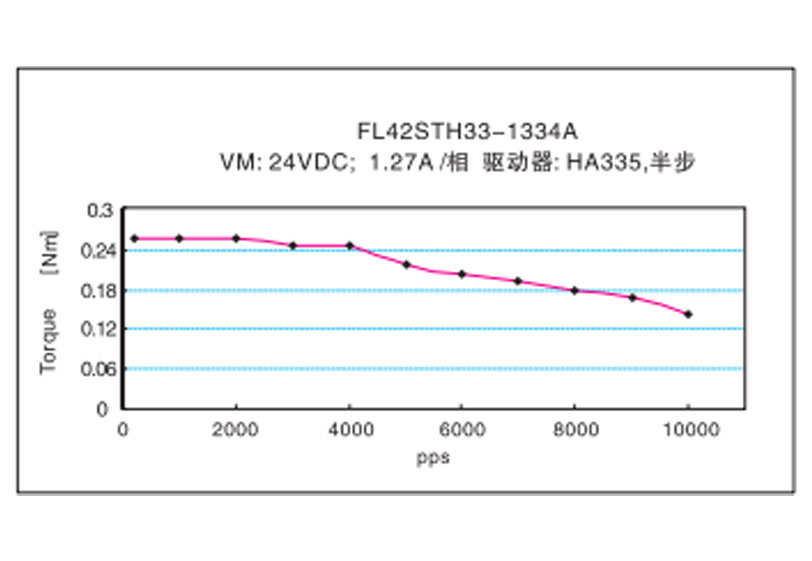

| 42STH33-1334A | 2.8 | 1.33 | 2.1 | 2.5 | 2.2 | 4 | 35 | 0.22 | 34 | |

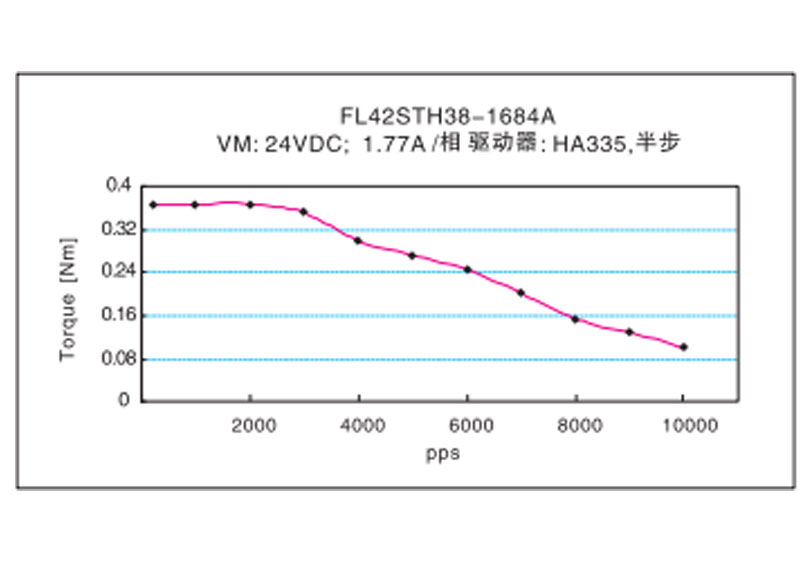

| 42STH38-1684A | 2.8 | 1.68 | 1.65 | 3.2 | 3.6 | 4 | 54 | 0.28 | 40 | 1시 91분 이하 |
| 감속비 | 3.82 | 4.88 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 |
| 기어열 수 | 1 | 2 | 3 | 4 | ||||||||

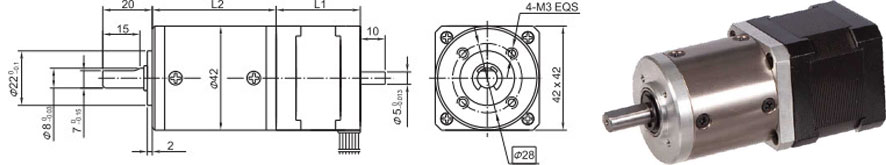

| 길이(L2) mm | 36.9 | 47.4 | 57.7 | 68 | ||||||||
| 최대. 정격 토크 kg. 센티미터 | 30 | 50 | 80 | 100 | ||||||||
| 단시간 허용 토크 kg.cm | 90 | 150 | 240 | 300 | ||||||||
| 효율성 % | 0.9 | 0.81 | 0.73 | 0.66 | ||||||||
| 무게 g | 200 | 270 | 330 | 410 | ||||||||
