홈 / 제품 / 브러시드 DC 기어 모터 / 브러시형 DC 유성 기어 모터 / 22JXF3K/22ZY38 22mm 0.03-0.3N.m 영구 자석 DC 브러시형 유성 기어 모터

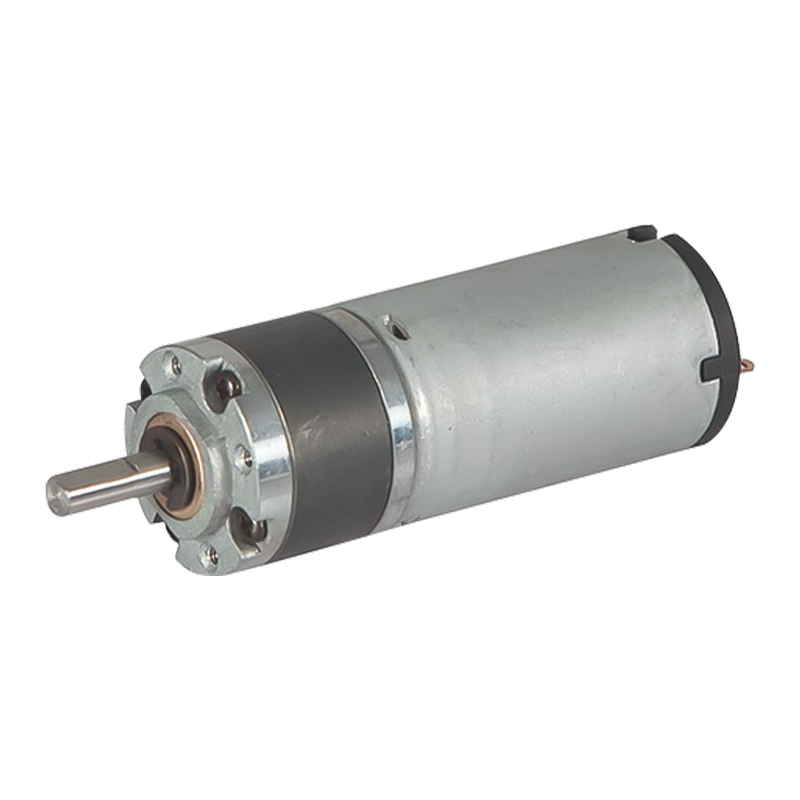

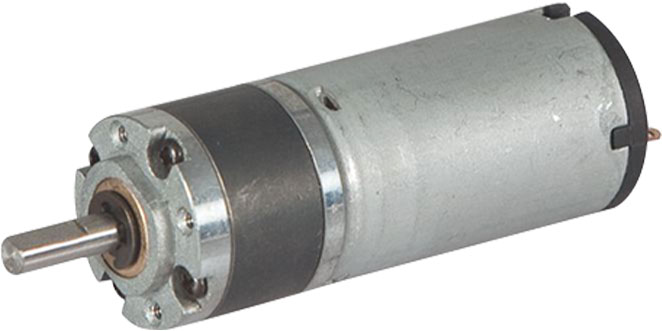

22JXF3K/22ZY38 22mm 0.03-0.3N.m 영구 자석 DC 브러시형 유성 기어 모터

22JXF3K/22ZY38 22mm 0.03-0.3N.m 영구 자석 DC 브러시형 유성 기어 모터

22JXF3K/22ZY38 영구 자석 DC 유성 기어 모터의 내부 기어 링은 외경이 22mm인 금속으로 만들어졌습니다. 12V와 24V의 듀얼 전압을 지원하며 무부하 속도는 3000~6000rpm으로 다양한 애플리케이션에 적합하다. 이 제품은 높은 시동 토크와 순간 과부하 용량을 갖추고 있습니다. 브러시는 정류자와 직접 접촉하여 시동 시 정격 토크의 2~3배를 제공하므로 잦은 시동 및 정지 또는 갑작스러운 부하 증가(예: 전동 공구 및 롤러 셔터 도어 드라이브)가 필요한 시나리오에 이상적입니다. 또한, 출력 토크는 감속비를 통해 더욱 증폭되어 무거운 부하(예: 산업용 밸브 제어)의 요구 사항을 충족합니다.

  • 22JXF3K/22ZY38 22mm 0.03-0.3N.m 영구 자석 DC 브러시형 유성 기어 모터
Download 제품문의
PREV：24JN10K/24ZY30 24mm 0.1-1N.m 영구 자석 DC 브러시형 유성 기어 모터
다음：22JN10K/22ZY38 22mm 0.1-1N.m 영구 자석 DC 브러시형 유성 기어 모터

+86 0579-86817938-836

[email protected]

22JXF3K/22ZY38

22mm OD 유성 기어박스,

허용 하중 범위: 0.03N.m~0.3N.m

PM DC 유성 기어 모터(링 기어 재질: 분말 금속)

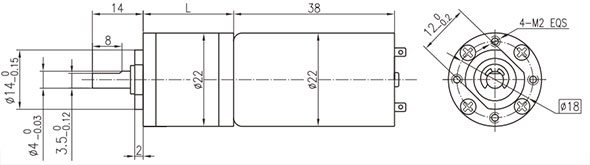

치수

모터 기술 데이터

유형

정격

전압

VDC

무부하

속도

r/분

무부하

현재

엄마

정격

속도

r/분

정격

토크

Nm

출력

힘

여

정격

현재

엄마

매점

토크

mN.m

매점

현재

에이

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

기어 모터 기술 데이터

구성 22ZY38B-1230 DC 모터(22ZY38B-1230 DC 모터)

감속비

4

4.75

16

19

22

64

76

90

107

256

304

기어열 수

1

1

2

2

2

3

3

3

3

4

4

길이(L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

무부하 속도 r/min

750

632

188

158

136

47

39

33

28

12

10

정격 속도 r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

정격 토크 N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

최대. 단시간 최대 허용 하중, N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

구성 22ZY38B-1260 DC 모터(22ZY38B-1260 DC 모터)

감속비

4

4.75

16

19

22

64

76

90

107

256

304

기어열 수

1

1

2

2

2

3

3

3

3

4

4

길이(L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

무부하 속도 r/min

1500

1263

375

316

273

94

79

67

56

23

20

정격 속도 r/min

1250

1035

313

263

227

78

66

56

47

20

16

정격 토크 N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

최대. 단시간 최대 허용 하중 N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

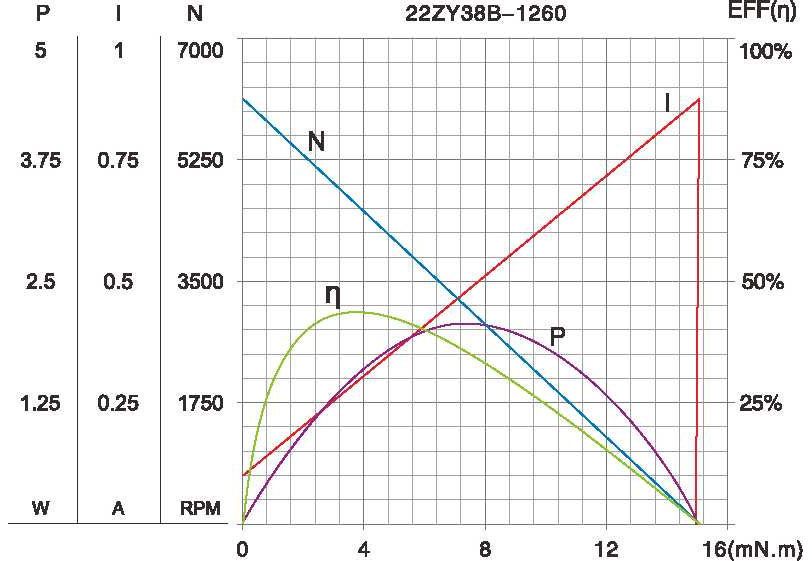

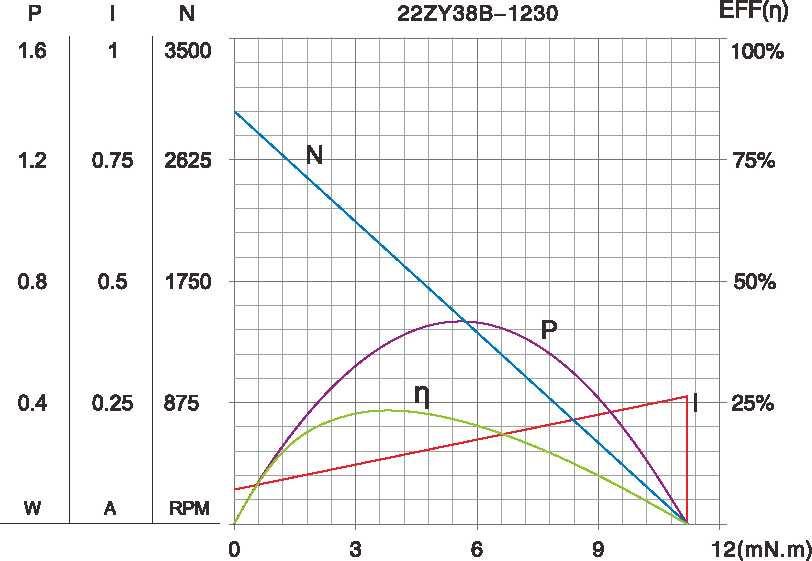

모터 특성 수치

A-2

기술 매개변수는 사전 통지 없이 변경될 수 있습니다.*
