기어드 스테퍼 모터 설명: 유형, 토크 및 올바른 모터 선택 방법

표준 스테퍼 모터는 이미 매우 유용한 장치입니다. 정확한 증분으로 움직이고, 브레이크 없이 위치를 유지하며, 기본 위치 지정을 위한 피드백 센서가 필요하지 않습니다. 그러나 기본 모터가 부족한 응용 분야가 있습니다. 모터가 생성할 수 있는 것보다 더 많은 토크가 필요한 부하, 가속에 저항하는 관성이 높은 부하, 기본 1.8도 스텝 각도가 충분하지 않은 위치 지정 작업 등이 있습니다. 기어드 스테퍼 모터는 기어박스를 모터 샤프트에 직접 부착하여 이러한 세 가지 문제를 모두 한 번에 해결합니다. 그 결과, 단 한 줄의 제어 코드도 변경하지 않고도 토크를 증폭시키고, 속도를 낮추고, 분해능을 개선하고, 까다로운 관성비를 제어하는 ​​소형 통합 액추에이터가 탄생했습니다. 이 가이드에서는 기어 스테퍼 모터의 작동 방식, 사용 가능한 기어 유형이 무엇인지, 올바른 구성을 선택하는 방법, 모터가 가장 잘 작동하는 위치에 대해 설명합니다.

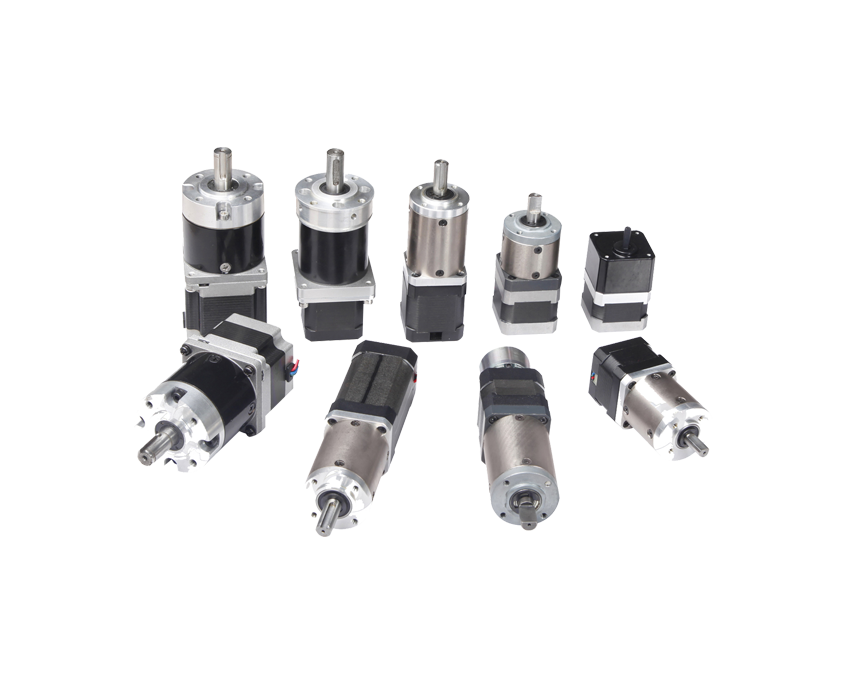

기어드 스테퍼 모터의 정의 및 작동 방식

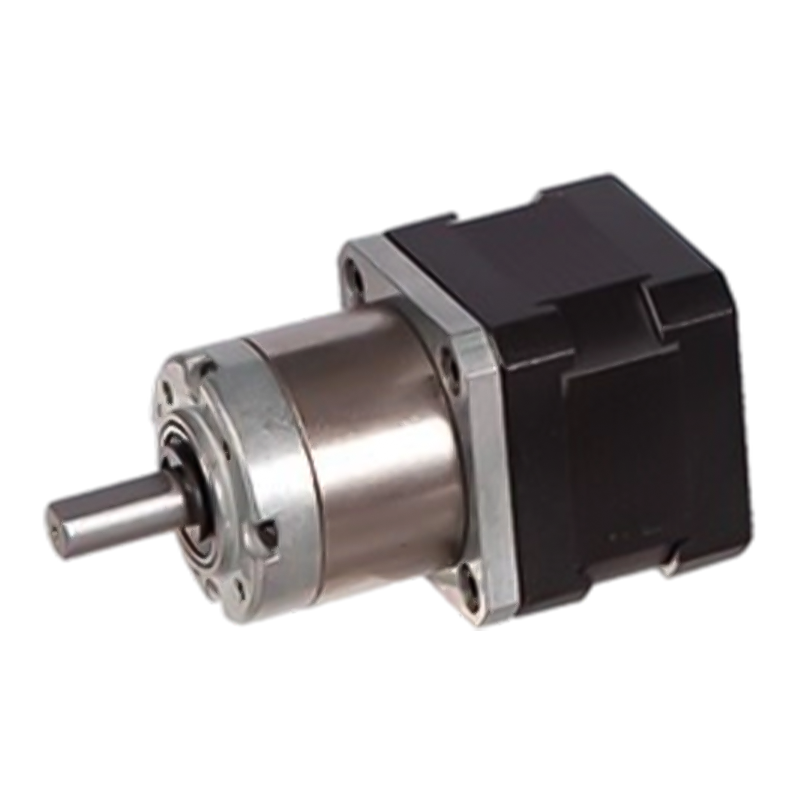

에이 기어드 스테퍼 모터 스테퍼 모터(일반적으로 2상 바이폴라 하이브리드 스테핑 모터)와 출력 샤프트에 부착된 기어박스가 직접 결합된 통합 장치입니다. 기어박스는 공장에서 설계 및 정렬되므로 모터와 기어헤드는 단일 장착 플랜지를 공유하고 기계에 통합된 기계적 인터페이스를 제공합니다. 모터 샤프트는 기어박스 입력을 구동합니다. 기어박스 출력 샤프트는 감소된 속도와 비례적으로 증가된 토크로 부하에 동작을 전달합니다.

스테퍼 모터 부분은 독립형 스테퍼와 동일하게 작동합니다. 드라이버는 단계 및 방향 펄스를 보내고, 모터는 펄스당 한 단계(또는 마이크로스텝)씩 전진하며, 위치는 펄스를 계산하여 개방 루프를 추적합니다. 기어박스는 이러한 제어 동작을 변경하지 않으며 단순히 출력 시 모션을 변환합니다. 모터가 취하는 모든 단계는 출력 샤프트를 기어비로 나눈 1단계 각도만큼 전진시킵니다. 10:1 기어박스를 갖춘 1.8도 모터(회전당 200개의 전체 스텝)는 0.18도의 유효 스텝 각도와 출력 회전당 2,000스텝을 생성합니다. 이러한 분해능의 증가는 기어드 스테퍼 모터 구성의 가장 실질적으로 가치 있는 특성 중 하나입니다.

토크 변환은 동일한 비율을 따릅니다. 출력 토크는 모터의 유지 토크에 기어비와 기어박스의 기계적 효율을 곱한 값과 같습니다. 0.5Nm 유지 토크와 90% 효율의 10:1 기어박스를 갖춘 NEMA 17 모터는 출력 샤프트에서 약 4.5Nm를 전달합니다. 이는 훨씬 더 크고 값비싼 기어 없는 스테퍼의 출력과 동일합니다. 이러한 토크 증가로 인해 NEMA 17 또는 NEMA 23 기어 스테퍼 모터가 NEMA 34 비기어 모터를 대체하여 기계의 보드 공간과 무게를 절약할 수 있는 경우가 많습니다.

관성비가 중요한 이유와 기어링이 이를 해결하는 방법

스테퍼 모터에 기어박스를 추가하는 가장 중요하면서도 가장 적게 논의되는 이유 중 하나는 관성 일치입니다. 스테퍼 모터가 부하를 구동할 때 부하 관성 대 회전자 관성의 비율에 따라 모터가 얼마나 정확하게 가속, 감속 및 정지할 수 있는지가 결정됩니다. 부하 관성이 회전자 관성보다 훨씬 크면 모터는 동적 이동 중에 부하를 제어하기 위해 애쓰게 되어 오버슈트(명령된 것보다 더 많은 단계가 수행됨), 언더슈트(더 적은 단계가 수행됨) 또는 단계 손실이 발생합니다. 이러한 모든 형태의 위치 지정 오류는 애초에 스테퍼 사용 목적을 무산시킵니다.

에이 gearbox reduces the load inertia reflected back to the motor by the square of the gear ratio. A 10:1 gearbox reduces reflected load inertia by a factor of 100. This means a motor that could not reliably control a high-inertia load directly can suddenly do so with confidence through a gearbox. The practical threshold most designers work within is a load-to-rotor inertia ratio of 10:1 or less. At higher ratios, positioning accuracy and dynamic performance degrade. If the calculated ratio without gearing exceeds this threshold, adding a gearbox is often the correct engineering response—more effective and less expensive than simply specifying a larger motor.

공명 이점도 있습니다. 저속에서 작동하는 기어가 없는 스테퍼 모터는 중간 주파수 공진(스텝 주파수와 모터의 고유 공진 주파수 사이의 상호 작용으로 인해 발생하는 진동 및 불안정성)을 나타낼 수 있습니다. 기어드 스테퍼 모터는 동일한 출력 속도를 생성하기 위해 내부 모터를 더 높은 속도(속도에 기어비를 곱함)로 실행하기 때문에 모터는 저속 공진 영역에서 벗어나 속도-토크 곡선을 따라 더 멀리 작동합니다. 이는 동일한 최종 속도로 작동하는 기어가 없는 모터보다 출력 샤프트에서 더 부드럽고 안정적인 모션을 생성합니다.

스테퍼 모터의 세 가지 주요 기어박스 유형

모든 기어박스가 스테퍼 모터 애플리케이션에 동일하게 적합한 것은 아닙니다. 스테퍼 모터는 양방향 이동, 동적 부하 변화, 정확한 정지 및 유지 요구 사항을 포함한 위치 지정에 사용되므로 기어박스는 백래시, 비틀림 강성 및 효율성을 신중하게 처리해야 합니다. 스테퍼 모터 기어헤드 시장은 유성형, 스퍼형, 웜형 등 세 가지 기어 유형이 지배하고 있습니다. 각각은 고유한 성능 프로필을 가지고 있습니다.

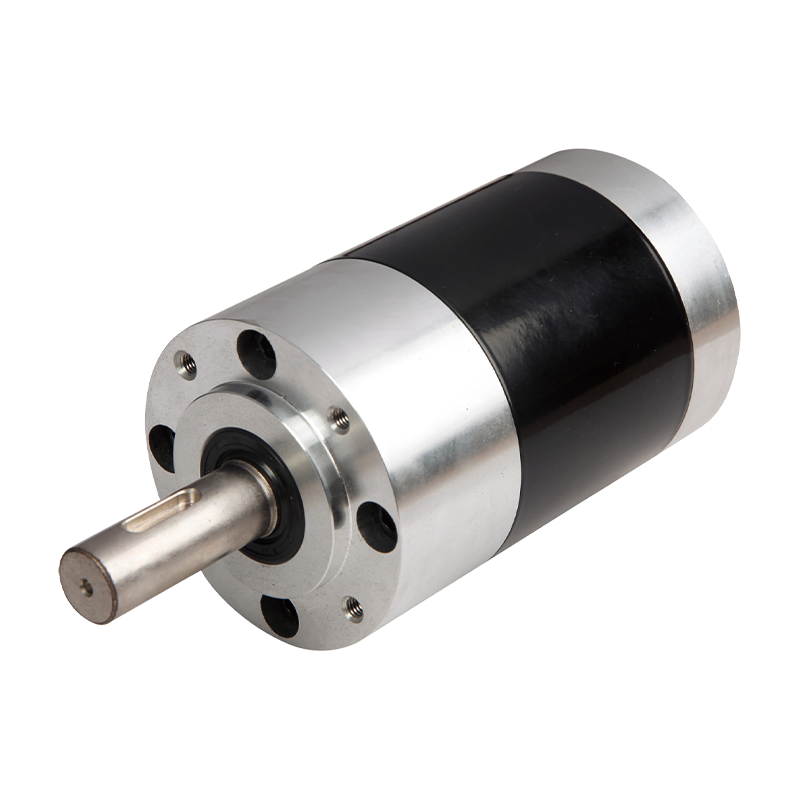

유성 기어박스

유성 기어박스는 정밀 기어 스테퍼 모터에 가장 널리 사용되는 기어헤드 유형입니다. 유성 스테이지는 모터 샤프트에 의해 구동되는 중앙 태양 기어, 고정 외부 링 기어와 맞물리면서 태양을 공전하는 다중 유성 기어, 유성 기어 동작을 출력 샤프트로 전달하는 캐리어로 구성됩니다. 토크는 여러 유성 기어 접점에 동시에 분산되기 때문에 유성 기어박스는 소형 동축 패키지에서 높은 토크 밀도와 높은 비틀림 강성을 달성합니다. 출력 샤프트는 모터 샤프트와 동일한 축을 따라 움직입니다.

NEMA 17 모터의 경우 경제 등급에서는 백래시가 15아크-분, 고정밀 등급에서는 3아크-분 미만인 정밀 유성 기어박스를 사용할 수 있습니다. 기어비는 일반적으로 단일 스테이지 장치에서 3.7:1부터 최대 100:1까지이며, 2단 구성에서는 이를 369:1까지 확장합니다. 단계당 효율은 일반적으로 90~97%입니다. 이는 토크 배가 이론에 가깝고 웜기어 대안에 비해 열 발생이 적다는 것을 의미합니다. NEMA 23 모터용 유성 기어헤드는 최대 15Nm 이상의 출력 토크를 제공합니다. NEMA 34 및 NEMA 42 유성 기어 스테퍼 모터는 120Nm 이상에 도달합니다.

스퍼 기어박스

평기어 기어헤드는 일련의 맞물림 평행축 평기어를 사용하여 필요한 감소를 달성합니다. 이는 유성 장치보다 간단하고 저렴하며 각 기어 메시가 슬라이딩 접촉이 아닌 롤링을 포함하기 때문에 더 높은 효율(종종 95% 이상)을 제공합니다. 그러나 스퍼 기어헤드는 동일한 비율 및 토크 등급에 대해 직경이 더 크고 정밀 유성 장치보다 백래시가 더 많으며(일반적으로 1~3도) 동축이 아닙니다. 모터와 출력 샤프트가 오프셋될 수 있습니다. 적당한 토크 요구 사항, 간단한 드라이브 레이아웃, 엄격한 백래시 사양이 없는 비용에 민감한 응용 분야의 경우 스퍼 기어 스테퍼 모터가 경제적인 선택입니다. 이는 일반적으로 3D 프린터, 경량 CNC 애플리케이션 및 몇 도의 백래시가 위치 정확도에 큰 영향을 미치지 않는 소비자급 자동화에 사용됩니다.

웜 기어박스

웜 기어 스테퍼 모터는 스테퍼의 정밀한 스텝 기반 제어와 웜 기어박스의 높은 비율, 직각 구동 및 자동 잠금 기능을 결합합니다. 표준 제품에서는 17:1부터 500:1까지의 비율을 사용할 수 있으므로 웜 기어 스테퍼는 여러 기어 단계 없이 매우 느린 출력 속도가 필요한 응용 분야에 적합합니다. 부하가 웜을 역구동할 수 없는 자동 잠금 특성으로 인해 많은 수직 축 또는 부하 유지 응용 분야에서 정지 브레이크가 필요하지 않습니다. 단점은 낮은 효율(비율에 따라 40~80%), 연속 사용 시 더 높은 열 발생, 유성 장치보다 훨씬 더 많은 백래시입니다. 웜 기어 스테퍼 모터는 게이트 액추에이터, 선형 리프팅 스테이지, 인덱싱 턴테이블 및 부하 상태에서 위치 유지가 필요하고 듀티 사이클이 간헐적인 기타 응용 분야에 매우 적합합니다.

스테퍼 모터 애플리케이션의 기어박스 유형 비교

NEMA 프레임 크기 및 출력 토크 참조

기어드 스테퍼 모터는 모터 면판 치수와 장착 구멍 패턴을 정의하는 NEMA 프레임 크기를 중심으로 표준화되었습니다. NEMA 지정은 모터 권선 및 길이에 따라 달라지는 전기 또는 토크 성능을 지정하지 않지만 물리적 폼 팩터를 정의하므로 표준 모터 본체에 맞는 기어헤드를 쉽게 지정할 수 있습니다.

• NEMA 8(20mm): 가장 작은 실용적인 기어드 스테퍼 크기. 공간이 극단적이고 토크 요구 사항이 낮은 의료 기기, 소형 디스펜스 시스템 및 소형 로봇 공학에 사용됩니다.
• NEMA 11(28mm): 실험실 자동화, 소형 회전 테이블 및 소형 액추에이터에 적합합니다. 이 프레임 크기에서는 최대 100:1의 비율과 3분각의 백래시를 갖춘 유성 기어박스를 사용할 수 있습니다.
• NEMA 17(42mm): 3D 프린팅, 데스크탑 CNC, 로봇공학, 경공업 자동화 분야에서 가장 널리 사용되는 기어 스테퍼 모터 프레임 크기입니다. NEMA 17용 유성 기어박스는 최대 3Nm의 출력 토크와 3.7:1~369:1의 비율을 제공합니다. 42mm 정사각형 페이스플레이트는 기계 설계 생태계에서 널리 지원됩니다.
• NEMA 23(57mm): 산업용 경량 자동화, 컨베이어, 피더 및 중급 CNC 장비의 표준입니다. 유성 기어 NEMA 23 스테퍼 모터는 최대 15Nm 이상의 출력 토크를 달성합니다. 10:1 비율의 NEMA 23 기어 스테퍼는 더 낮은 비용과 더 작은 설치 공간으로 NEMA 34 기어가 없는 모터를 대체할 수 있는 경우가 많습니다.
• NEMA 34(86mm) 및 NEMA 42(110mm): 대형 CNC 라우터, 산업 자동화 장비, 고토크 포지셔닝 시스템에 사용됩니다. 유성 기어 NEMA 34 모터는 최대 120Nm의 출력 토크를 달성합니다. NEMA 42 구성은 이를 더욱 확장합니다.

기어드 스테퍼 모터의 주요 응용 분야

개방 루프 단계 기반 제어, 고출력 토크, 정밀한 유효 분해능, 컴팩트한 통합 패키징의 조합으로 인해 기어드 스테퍼 모터는 다양한 산업 분야에서 선호되는 액추에이터가 되었습니다.

산업 자동화 및 로봇공학

기어 스테퍼 모터는 데카르트 로봇, 갠트리 시스템, 회전식 인덱서 및 픽 앤 플레이스 기계의 표준 액추에이터입니다. NEMA 23 또는 NEMA 34 크기의 유성 기어 스테퍼 모터는 서보 시스템 비용 없이 정확한 축 위치 지정에 필요한 토크와 분해능을 제공합니다. 자체 포함된 단계 및 방향 인터페이스는 컨트롤러 설계를 단순화합니다. 대부분의 PLC 및 모션 컨트롤러는 추가 피드백 인프라 없이 스테퍼 드라이버를 직접 구동할 수 있습니다.

의료 및 실험실 장비

유체 디스펜싱 시스템, 주사기 펌프, 분석 기기 샘플 스테이지 및 진단 장비는 소형 기어 스테퍼 모터(주로 유성 기어박스가 있는 NEMA 11 또는 NEMA 17)를 사용합니다. 여기서는 작은 패키지에서 정확하고 반복 가능한 위치 지정이 중요합니다. 지속적인 전력 소모 없이 위치를 유지할 수 있는 능력은 유휴 기간 동안 모터 에너지 공급을 최소화해야 하는 배터리로 작동되거나 발열이 적은 장비에 유용합니다.

3D 프린팅 및 데스크탑 CNC

3D 프린터의 압출기 드라이브 및 Z축 리드스크류 드라이브는 일반적으로 NEMA 17 유성 기어 스테퍼 모터를 사용하여 필라멘트를 밀거나 중력에 대항하여 프린트 헤드를 들어 올리는 데 사용할 수 있는 토크를 증가시킵니다. 기어비의 개선된 분해능 덕분에 더 높은 마이크로스텝 드라이버 구성으로 전환하지 않고도 리드스크류에서 더 미세한 레이어 높이 제어가 가능해졌습니다.

포장기계

포장 라인의 인덱싱 컨베이어, 라벨 부착기, 캡 토커 및 충전 헤드는 반복 가능하고 프로그래밍 가능한 위치 지정과 별도의 주차 브레이크 없이 이동 사이에 위치를 유지하는 기능을 위해 기어 스테퍼 모터를 사용합니다. 웜 기어 스테퍼 모터는 모터 전원이 차단될 때 부하가 역구동되어서는 안 되는 수직 충진 및 캡핑 스테이션에 특히 사용됩니다.

게이트 오퍼레이터 및 액츄에이터

웜 기어 스테퍼 모터는 자체 잠금 특성으로 지속적인 모터 유지 전류 없이 메커니즘을 제자리에 유지하는 자동화된 게이트, 도어 및 밸브 액추에이터에 매우 적합합니다. 높은 감속비 덕분에 소형 모터는 대형 모터 본체 없이도 무거운 게이트를 이동하거나 스프링 장착 밸브 메커니즘을 극복하는 데 필요한 토크를 생성할 수 있습니다.

올바른 기어 스테퍼 모터를 선택하는 방법

기어 스테퍼 모터를 올바르게 선택하려면 특정 순서에 따라 여러 상호 의존적인 매개변수를 통해 작업해야 합니다. 단계를 건너뛰면(특히 관성 검사 및 열 듀티 사이클 평가) 모터가 벤치에서 작동하지만 서비스에 실패하게 됩니다.

먼저 하중 및 동작 프로필을 정의하십시오.

모터 데이터시트를 보기 전에 필요한 출력 토크(피크 부하 및 가속에 대한 서비스 계수 포함), 필요한 출력 속도(RPM 단위), 이동 프로필(가속 시간, 이동, 감속 시간), 듀티 사이클(모터가 활발하게 이동하는 시간 대비 유지 또는 전원이 꺼지는 시간의 백분율) 등 애플리케이션 요구 사항을 설정하십시오. 이러한 매개변수는 모든 다운스트림 선택 결정을 결정합니다. 출력 토크와 속도는 함께 기계적 동력 요구 사항을 정의합니다. 듀티 사이클은 열 정격이 구속력 있는 제약이 될지 여부를 결정합니다.

기어비와 모터 크기를 함께 선택하세요

토크-속도 곡선이 여전히 비교적 평평한 사용 가능한 속도 범위(대부분의 하이브리드 스테퍼 모터의 경우 일반적으로 200~600RPM)의 상위 부분에 모터 작동 속도를 배치하도록 기어 비율을 선택해야 합니다. 모터를 매우 낮은 속도(기어링 없이 100RPM 미만)로 작동하면 공진이 발생하기 쉬운 영역에 놓이게 되며 기어박스를 통해 더 빠르게 작동하는 것보다 덜 안정적인 모션을 제공합니다. 목표 모터 속도가 결정되면 그 비율은 단순히 모터 속도를 필요한 출력 속도로 나눈 값입니다. 결과 출력 토크(모터 유지 토크 × 기어비 × 효율)가 서비스 팩터를 포함한 부하 요구 사항을 충족하는지 확인합니다. 그렇지 않은 경우 모터 프레임 크기를 늘리거나 비율을 높이십시오.

부하-회전자 관성비 확인

부하 관성(기어박스 출력 샤프트, 커플링, 기어박스 출력과 최종 부하 사이의 모든 기계 구성요소 포함)을 계산하고 선택한 모터의 회전자 관성으로 나눕니다. 반영된 부하 관성(부하 관성을 기어비의 제곱으로 나눈 값)은 모터에 중요한 요소입니다. 안정적인 동적 성능을 위해 반영된 관성 대 회전자 관성 비율을 10:1 미만으로 유지하는 것을 목표로 하십시오. 비율이 이를 초과하는 경우 기어비를 높이거나 로터 관성이 더 큰 모터를 선택하십시오. 인코더 피드백이 있는 폐쇄 루프 기어 스테퍼 모터는 컨트롤러가 손실된 단계를 감지하고 수정할 수 있기 때문에 개방 루프 시스템보다 더 높은 관성비를 견딜 수 있습니다.

애플리케이션 요구 사항에 대한 백래시 평가

백래시는 모터가 방향을 바꿀 때 출력 샤프트의 각도 유격입니다. 즉, 기어 메시 간격이 채워질 때까지 출력 샤프트가 움직이지 않습니다. 부하가 항상 한 방향으로 이동하는 응용 분야(디스펜싱 펌프, 일방향 컨베이어)에서는 백래시가 실질적인 영향을 미치지 않습니다. 양방향 포지셔닝 애플리케이션에서 백래시는 반복 가능한 포지셔닝 정확도를 직접적으로 제한합니다. 경제적인 유성 기어박스는 약 50아크분의 백래시를 제공합니다. 정밀한 유성 등급은 이를 15각분으로 줄입니다. 고정밀 등급은 3아크분 이하를 달성합니다. 고정밀 기어박스는 상당한 비용 프리미엄을 수반하기 때문에 사용 가능한 가장 엄격한 백래시 등급이 아닌 응용 분야에서 실제로 요구하는 가장 엄격한 백래시 등급을 지정합니다.

기어박스 기계적 인터페이스 확인

선택한 기어박스 출력 샤프트 직경, 키 홈 사양, 최대 허용 레이디얼 하중 및 최대 허용 축 하중이 커플링 또는 구동 부품과 호환되는지 확인하십시오. 스테퍼 모터용 기어박스는 초과할 경우 베어링 마모를 가속화하고 기어박스 수명을 단축시키는 허용 방사형 및 축방향 하중 등급을 정의했습니다. 추가 지지 없이 출력 샤프트에 직접 장착된 피니언 기어 또는 벨트 풀리와 같이 응용 분야에서 상당한 오버행(방사형) 하중을 가하는 경우 기어박스 베어링 등급이 작동 속도에서 하중을 수용하는지 확인하세요.
