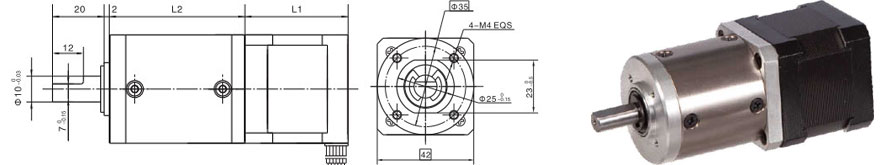

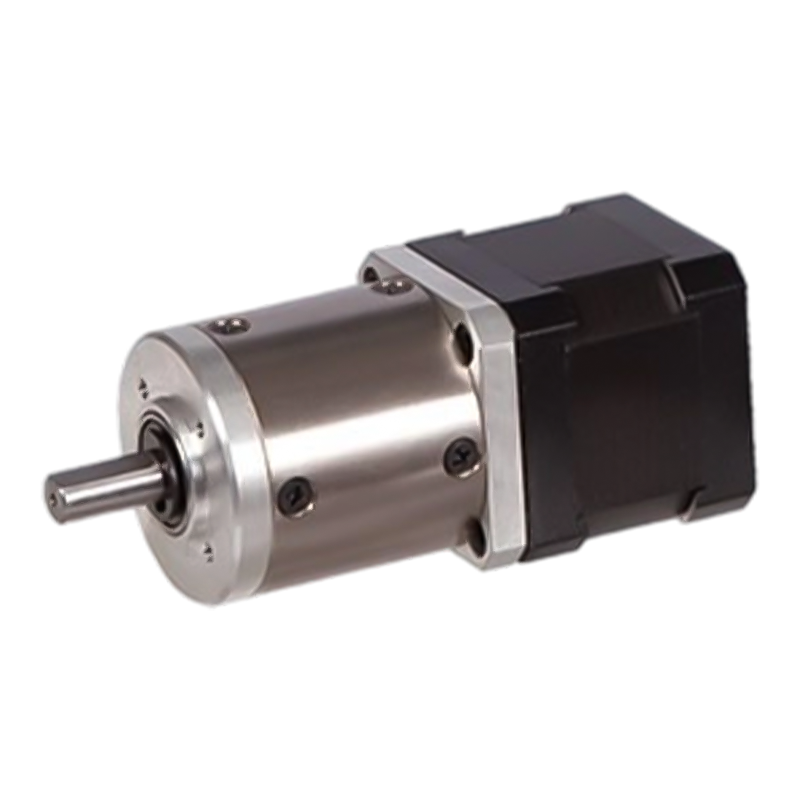

42JX150K/42STH 80N 하이브리드 유성 기어 스테퍼 모터

링 소재

금속

출력 베어링

볼베어링

최대. 레이디얼 하중(플랜지에서 10mm)

≤80N

최대. 샤프트 축방향 하중

≤30N

샤프트의 반경방향 유격(플랜지 근처)

≤0.06nn

샤프트의 축방향 유격

0.3mm 이하

무부하 시 백래시

≤1.5°

모델번호

정격전압

전류/위상

저항/위상

인덕턴스/위상

토크를 들고

리드 수

로터 관성

무게

길이 L1

최대. 기어비

단일 샤프트

뷔

에이

Ω

MH

지.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

1:189 이하

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

1:100 이하

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

1:100 이하

42STH38-0406A

12

0.4

30

30

2.6

6

1:100 이하

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

1시 71분 이하

감속비

3.5

14

17

21

49

61

84

104

126

172

212

294

기어열 수

1

길이(L2) mm

32.5

최대. 정격 토크 kg. cm

30

단시간 허용 토크 kg.cm

90

효율성 %

0.9

무게 g

320
