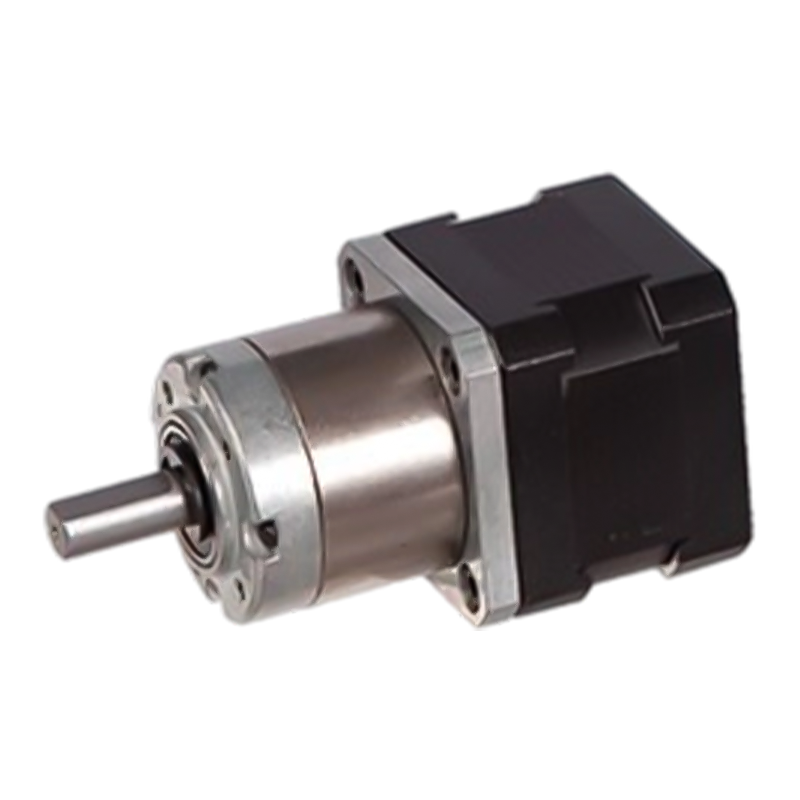

36JXES60K/42STH는 분말 금속(모델 36JXF60K), 금속(모델 36JXE60K)의 두 가지 재료로 구성된 내부 링에서 선택할 수 있으며, 12v/24v 이중 전압 환경을 지원하고, 최대 허용 방사형 하중 ≤50N입니다.
유성기어트레인의 구조는 각 유성바퀴에 하중을 고르게 분산시켜 단일 기어에 가해지는 힘을 줄여 진동과 소음을 줄여줍니다. 동시에 스테퍼 모터의 작동 특성도 상대적으로 안정적이며 다양한 부하 및 속도에서도 출력 성능이 상대적으로 안정적으로 유지될 수 있습니다. 따라서 유성 감속 스테퍼 모터는 작동 중 안정성이 좋고 원활한 출력을 제공할 수 있습니다.
+86 0579-86817938-836
36mm 표준 기어박스,
허용 하중 범위: 1.8N.m~6.0N.m
링기어는 분말금속(형식:36JXF60K), 금속형(형식:36JXE60K) 2가지 재질 중에서 선택 가능
| 링 소재 | E 유형:금속 F 유형:분말 금속 |
| 출력 베어링 | 볼베어링 |
| 최대. 레이디얼 하중(플랜지에서 10mm) | ≤50N |
| 최대. 샤프트 축방향 하중 | ≤30N |
| 샤프트의 반경방향 유격(플랜지 근처) | ≤0.07mm |
| 샤프트의 축방향 유격 | 0.3mm 이하 |
| 무부하 시 백래시 | ≤1.5° |
| 모델번호 | 정격전압 | 전류/위상 | 저항/위상 | 인덕턴스/위상 | 토크를 들고 | 리드 수 | 로터 관성 | 무게 | 길이 L1 | 최대. 기어비 |
| 단일 샤프트 | 뷔 | 에이 | Ω | MH | 지.cm | g-m² | g | mm | ||

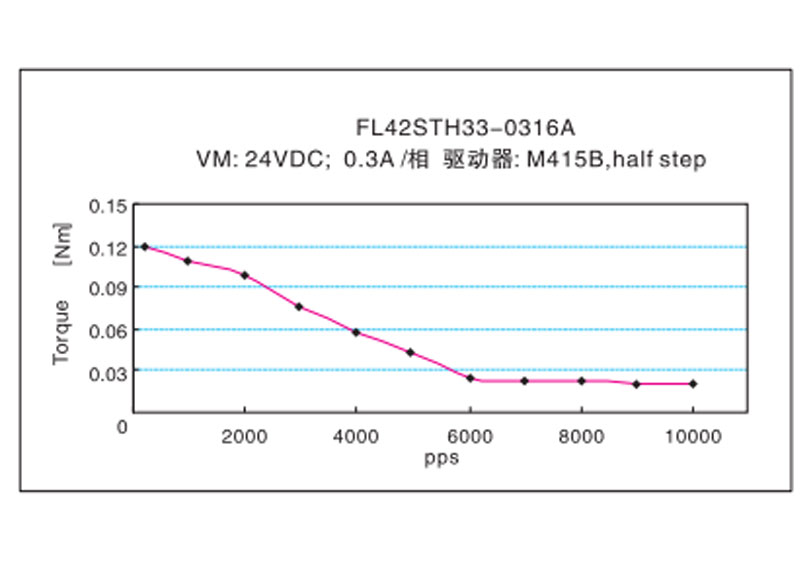

| 42STH33-0316A | 12 | 0.31 | 38.5 | 21 | 1.6 | 6 | 35 | 0.22 | 34 | 1:100 이하 |

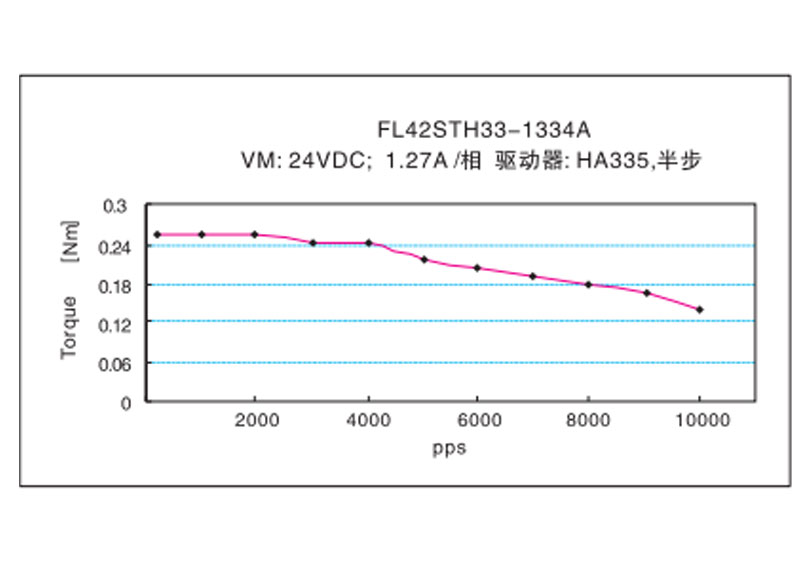

| 42STH33-1334A | 2.8 | 1.33 | 2.1 | 2.5 | 2.2 | 4 | 35 | 0.22 | 34 | 1시 71분 이하 |
| 감속비 | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| 기어열 수 | 1 | 2 | 3 | ||||||

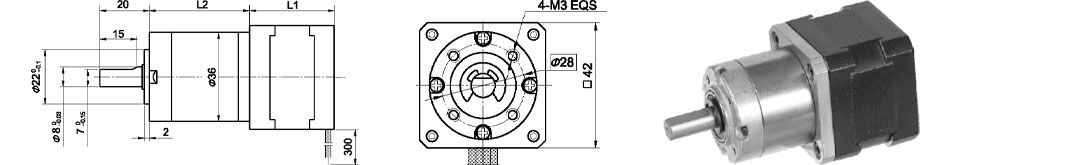

| 길이(L2) mm | 27 | 34.1 | 41 | ||||||
| 최대. 정격 토크 kg. 센티미터 | 6 | 24 | 50 | ||||||
| 단시간 허용 토크 kg.cm | 20 | 70 | 150 | ||||||
| 효율성 % | 0.9 | 0.81 | 0.73 | ||||||
| 무게 g | 195 | 210 | 290 | ||||||
