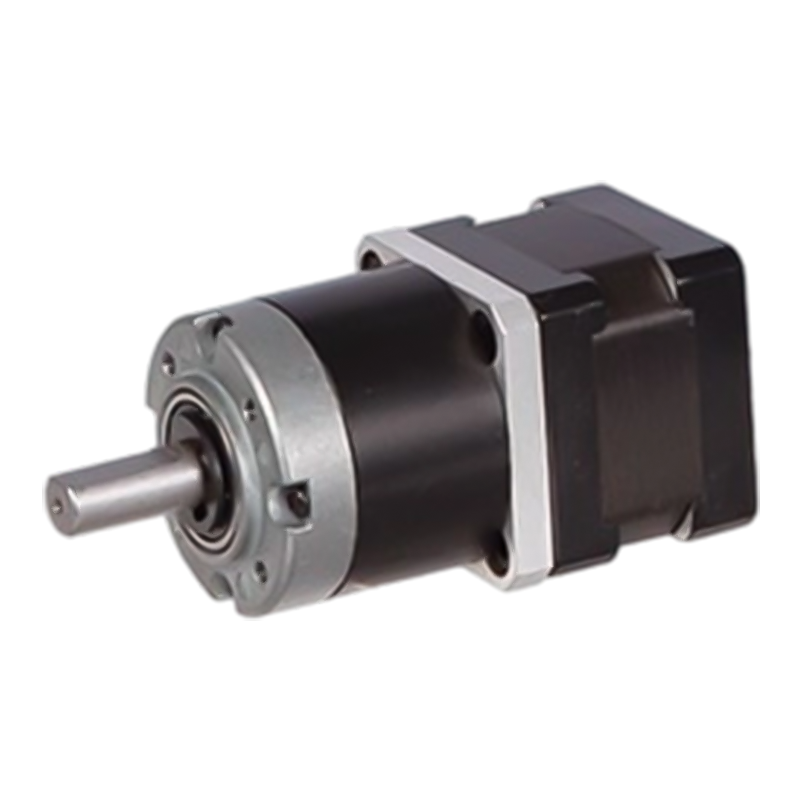

36JXES60K/35STH는 내부 링 재질이 금속과 분말 금속인 하이브리드 워킹 스타 기어 모터로 외경은 36mm이며 분말 금속(모델 36JXF60K)과 금속(모델 36JXE60K)의 두 가지 재질 내부 링 중에서 선택할 수 있습니다.
기어 변속기는 내부 맞물림 모드를 채택하고 플래닛 휠, 썬 휠 및 톱니 링 사이의 맞물림 마찰 손실이 작습니다. 전송 효율은 일반적으로 90%에서 95% 사이이며 스테퍼 모터의 기계적 에너지를 부하 끝단으로 더 효과적으로 전달할 수 있으며 웜 기어 및 웜 드라이브와 같은 다른 감속 전송 방법보다 에너지 손실을 줄일 수 있습니다.
+86 0579-86817938-836
36mm 표준 기어박스,
허용 하중 범위: 1.8N.m~6.0N.m
링 기어는 두 가지 재질 중에서 선택할 수 있습니다. ： 분말 금속( Type:36JXF60K ) , 금속(Type:36JXE60 K)
| 링 소재 | E형:금속형 F:분말 금속 |
| 출력 베어링 | 볼베어링 |
| 최대. 레이디얼 하중(플랜지에서 10mm) | ≤50N |
| 최대. 샤프트 축방향 하중 | ≤30N |
| 샤프트의 반경방향 유격(플랜지 근처) | 0.07mm 이하 |
| 샤프트의 축방향 유격 | 0.3mm 이하 |
| 무부하 시 백래시 | ≤1.5° |
| 모델번호 | 정격전압 | 전류/위상 | 저항/위상 | 인덕턴스/위상 | 토크를 들고 | 리드 수 | 로터 관성 | 무게 | 길이 L1 | 최대. 기어비 |
| 단일 샤프트 | 뷔 | 에이 | Ω | MH | 지.cm | g-m² | g | mm | ||

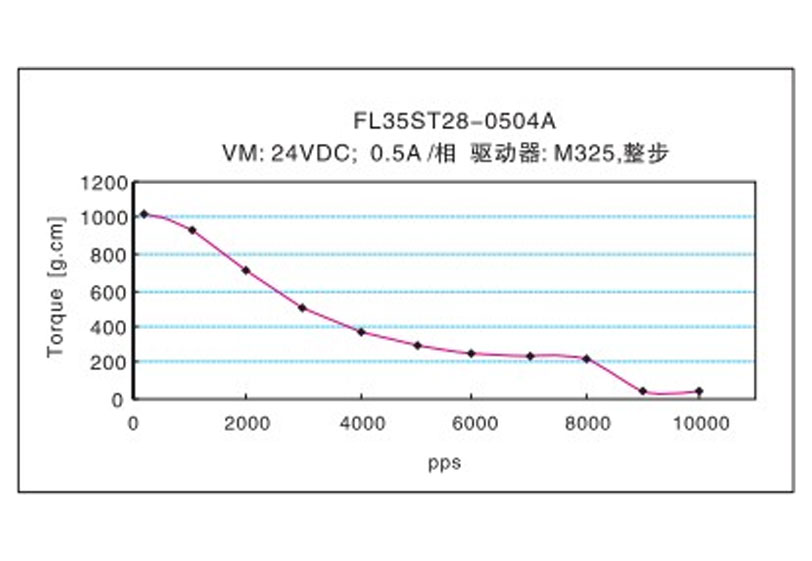

| 35STH28-0504A | 10 | 0.5 | 20 | 14 | 1000 | 4 | 11 | 140 | 28 | ≤ 1:264 |

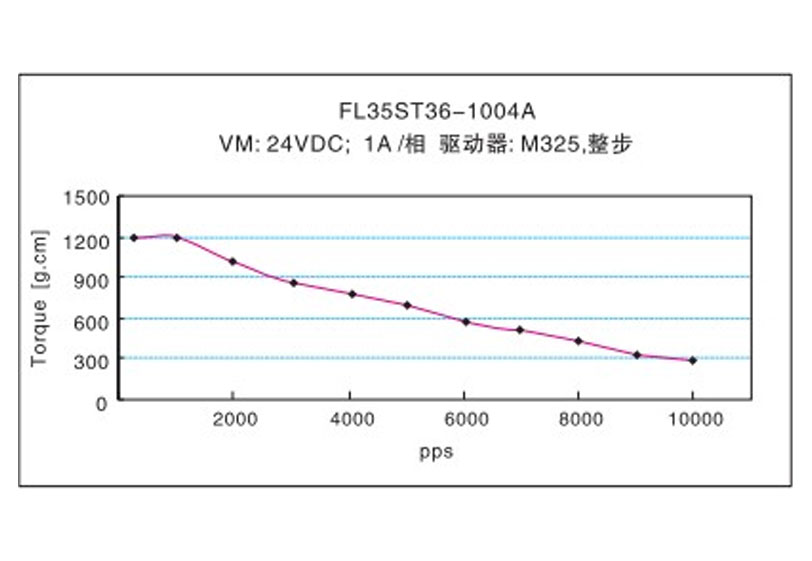

| 35STH36-1004A | 2.7 | 1 | 2.7 | 4.3 | 1400 | 4 | 14 | 180 | 36 | 1:189 이하 |
A 싱글 샤프트, B 더블 샤프트
| 감속비 | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| 기어열 수 | 1 | 2 | 3 | ||||||

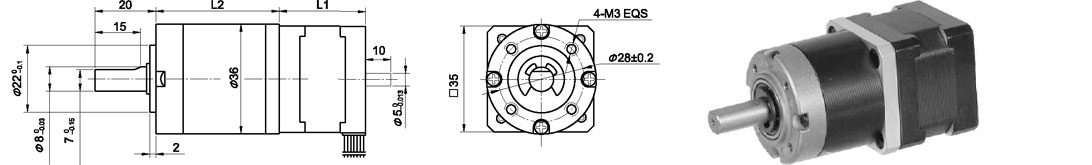

| 길이(L2) mm | 27 | 34.1 | 41 | ||||||
| 최대. 정격 토크 kg. 센티미터 | 18 | 30 | 48 | ||||||
| 단시간 허용 토크 kg.cm | 54 | 90 | 144 | ||||||
| 효율성 % | 0.9 | 0.81 | 0.73 | ||||||
| 무게 g | 195 | 210 | 290 | ||||||
