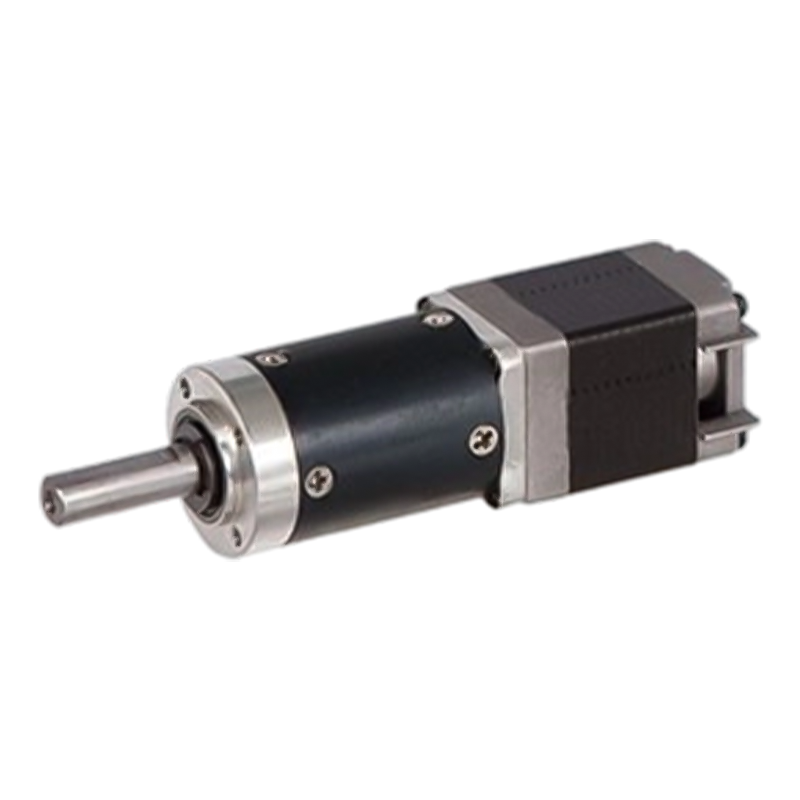

28JXS40K/28STH는 다양한 환경에서 사용할 수 있는 금속 내부 링을 갖춘 하이브리드 모터입니다.
스테퍼 모터 자체는 위치 정확도가 높으며 전기 펄스 신호를 정확한 각도 변위로 변환할 수 있습니다. 유성 감속기의 고정밀 전송을 통해 위치 정확도를 더욱 향상시킬 수 있습니다. 일반적으로 유성 감속 스테퍼 모터의 스텝 각도 정확도는 ±3% 이내로 제어할 수 있으며 반복 위치 정확도는 ±0.01°에 도달할 수 있습니다. 감속기의 관성 감소 효과는 감속비의 제곱입니다. 이는 스테퍼 모터의 동적 응답에 대한 부하의 간섭을 효과적으로 줄이고 시스템 시작-정지 및 정류의 안정성을 향상시킬 수 있습니다.
+86 0579-86817938-836
28mm 유성 기어박스
허용 하중 범위: 1.2N.m~4.0N.m
| 링 소재 | 금속 |
| 출력 베어링 | 볼베어링 |
| 최대. 레이디얼 하중(플랜지에서 10mm) | 35N |
| 최대. 샤프트 축방향 하중 | 25N |
| 샤프트의 반경방향 유격(플랜지 근처) | 0.07mm |
| 샤프트의 축방향 유격 | 0.3mm 이하 |
| 무부하 시 백래시 | 1.5° |
| 모델번호 | 정격전압 | 전류/위상 | 저항/위상 | 인덕턴스/위상 | 토크를 들고 | 리드 수 | 로터 관성 | 무게 | 길이 L1 | 최대. 기어비 |
| 단일 샤프트 | 뷔 | 에이 | Ω | MH | 지.cm | g-m² | g | mm | ||

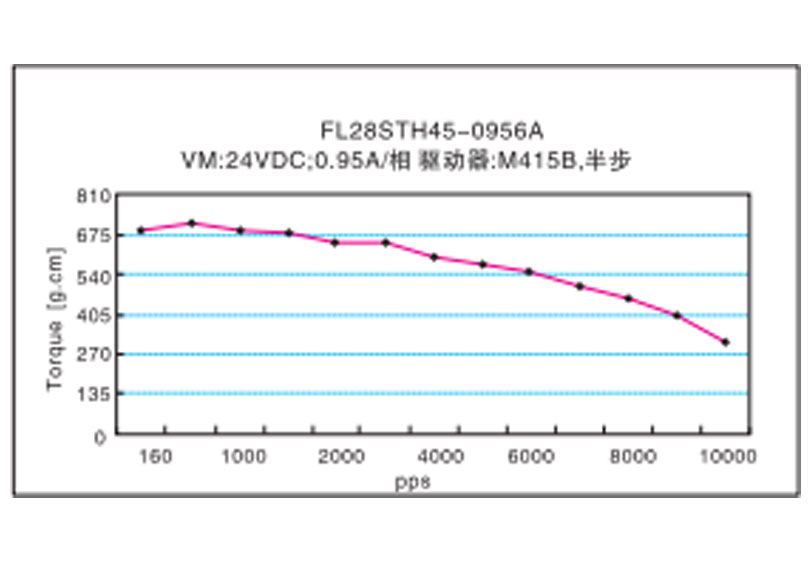

| 28STH45-0956A | 3.4 | 0.95 | 3.4 | 1.2 | 750 | 6 | 12 | 44.5 | 44.5 | 1:189 이하 |

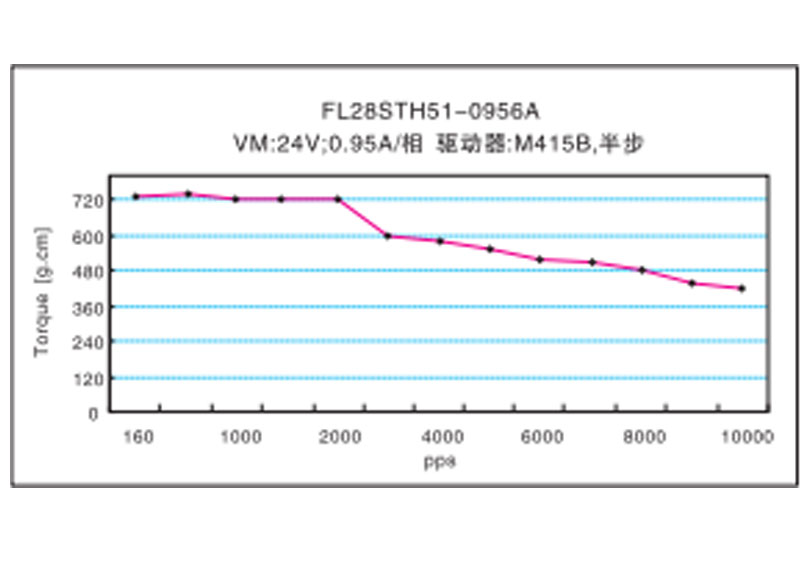

| 28STH51-0956A | 4.4 | 0.95 | 4.6 | 1.8 | 900 | 6 | 18 | 50.5 | 50.5 | 1:189 이하 |
A 싱글 샤프트, B 더블 샤프트
| 감속비 | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 |
| 기어열 수 | 1 | 2 | 3 | 4 | ||||||||

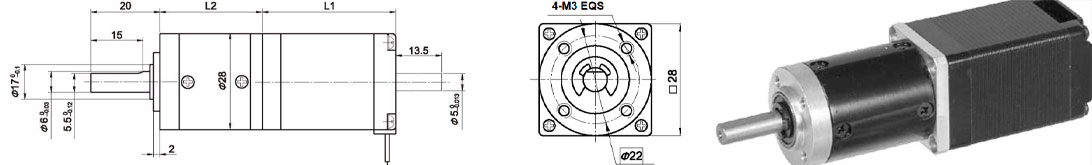

| 길이(L2) mm | 31 | 40.1 | 49 | 57.9 | ||||||||
| 최대. 정격 토크 kg. 센티미터 | 12 | 20 | 32 | 40 | ||||||||
| 단시간 허용 토크 kg.cm | 36 | 60 | 96 | 120 | ||||||||
| 효율성 % | 0.9 | 0.81 | 0.73 | 0.66 | ||||||||
| 무게 g | 60 | 85 | 95 | 110 | ||||||||
