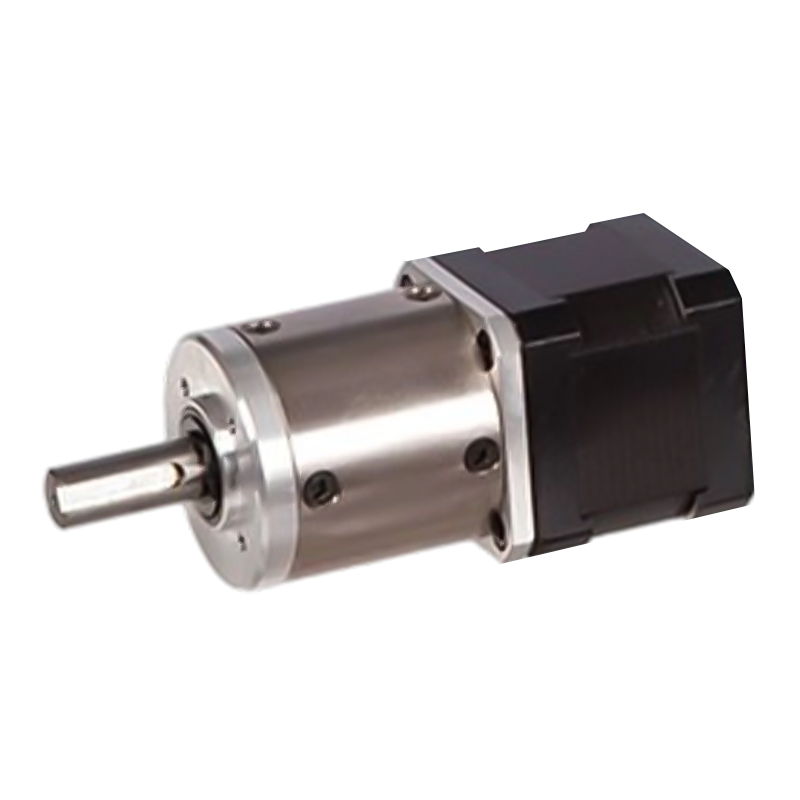

하이브리드 워킹 스타 기어 모터 42JXGTS200K/42STH는 외경이 42mm이고 허용 토크 범위가 6N.m~20N.m인 고성능 동력 장치입니다.
효율적이고 내구성이 뛰어난 특성으로 인해 사용 중 유지 관리 비용과 에너지 소비를 줄일 수 있고 비용 성능이 높으며 비용에 민감한 많은 응용 분야에서 강력한 경쟁력을 갖추고 있습니다. 스테퍼 모터의 스테핑 각도를 더욱 세분화하고 시스템의 위치 정확도를 크게 향상시킬 수 있습니다. 예를 들어, 정밀 유성 기어박스는 호분 오류가 0.05분만큼 낮아 CNC 기계에 특히 적합합니다.
+86 0579-86817938-836
42mm 유성 기어박스
허용 하중 범위: 6N.m~20N.m
| 링 소재 | 금속 |
| 출력 베어링 | 볼베어링 |
| 최대. 레이디얼 하중(플랜지에서 12mm) | ≤80N |
| 최대. 샤프트 축방향 하중 | ≤30N |
| 샤프트의 반경방향 유격(플랜지 근처) | 0.06mm 이하 |
| 샤프트의 축방향 유격 | 0.3mm 이하 |
| 무부하 시 백래시 | ≤1.5° |
| 모델번호 | 정격전압 | 전류/위상 | 저항/위상 | 인덕턴스/위상 | 토크를 들고 | 리드 수 | 로터 관성 | 무게 | 길이 L1 | 최대. 기어비 |
| 단일 샤프트 | 뷔 | 에이 | Ω | MH | 지.cm | g-m² | g | mm | ||

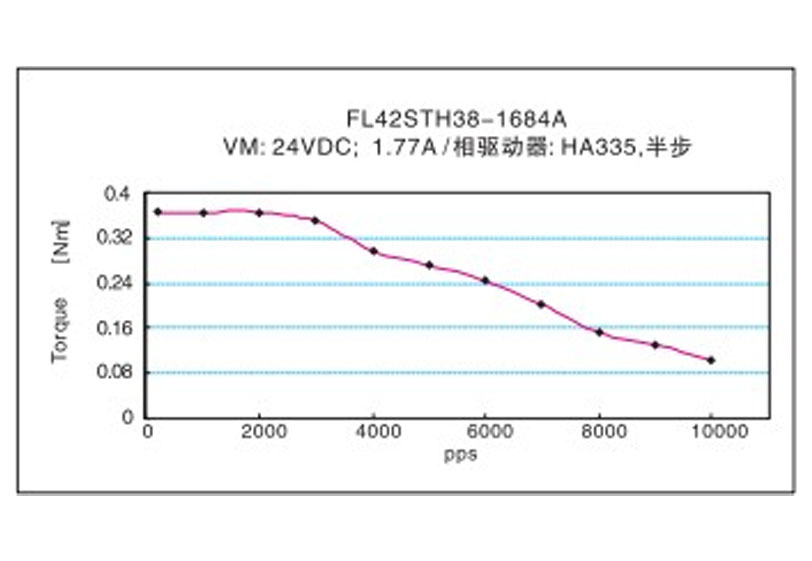

| 42STH38-1684A | 2.8 | 1.68 | 1.65 | 3.2 | 3.6 | 4 | 54 | 0.28 | 40 | ≤ 1:247 |

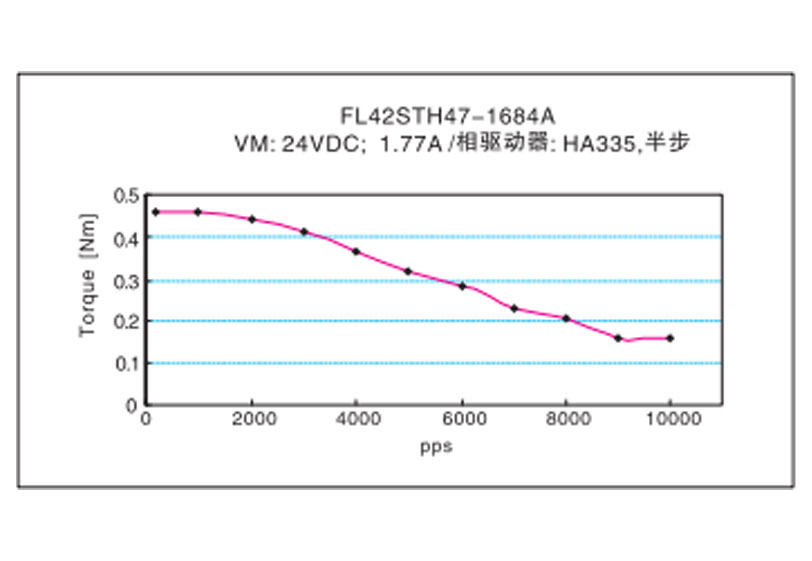

| 42STH47-1684A | 2.8 | 1.68 | 1.65 | 2.8 | 4.4 | 4 | 68 | 0.35 | 48 | 1:106 이하 |
A 싱글 샤프트, B 더블 샤프트
| 감속비 | 4.44 | 17 | 22 | 65 | 83 | 106 | 247 | 316 | 403 | 515 |
| 기어열 수 | 1 | 2 | 3 | 4 | ||||||

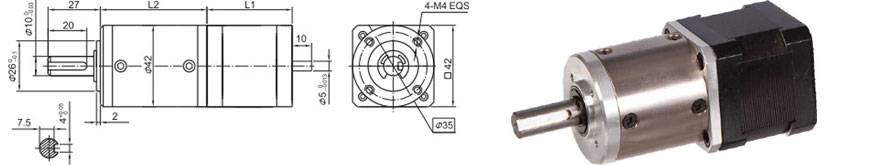

| 길이(L2) mm | 38.2 | 49.7 | 60 | 70.3 | ||||||
| 최대. 정격 토크 kg. cm | 60 | 100 | 160 | 200 | ||||||
| 단시간 허용 토크 kg.cm | 180 | 300 | 480 | 600 | ||||||
| 효율성 % | 0.9 | 0.81 | 0.73 | 0.66 | ||||||
| 무게 g | 350 | 450 | 550 | 650 | ||||||
