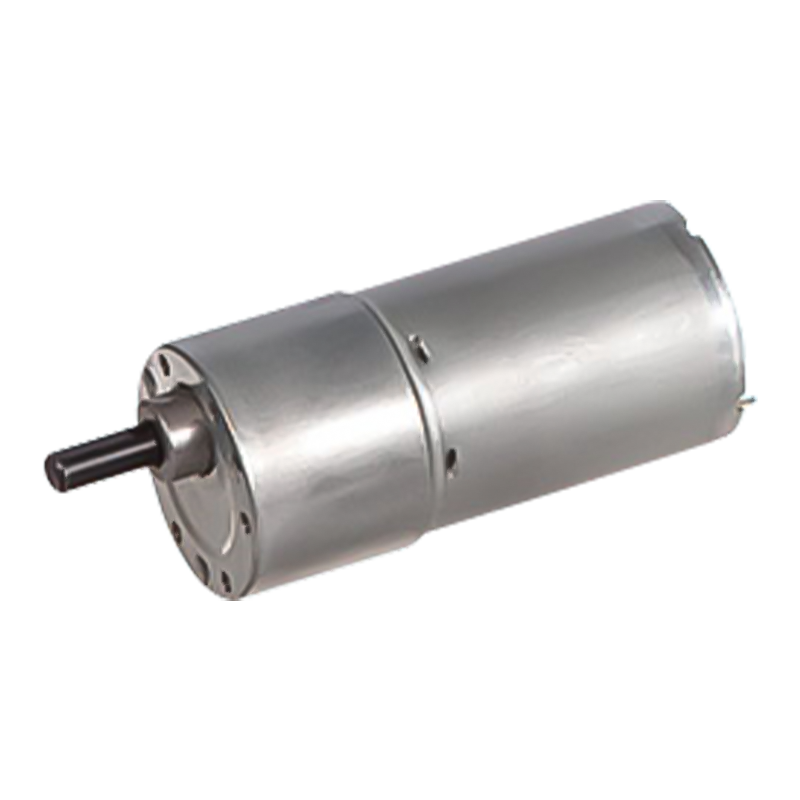

37JBE10K/36ZY50 영구 자석 DC 기어 모터는 외경이 37mm이며 무부하 속도가 3600-4200rpm인 12v/24v의 이중 전압 환경에서 사용할 수 있습니다.
복잡한 전자 컨트롤러(예: 브러시리스 모터에 필요한 구동 회로)가 없어 구조가 간단하고 제조 비용이 저렴합니다. 평행 샤프트 기어 박스 설계가 성숙하고 가공 및 조립 공정이 간단하고 대량 생산에 적합하며 비용이 더욱 절감됩니다. 브러시 모터는 당연히 높은 시동 토크를 가지며, 병렬 기어로 줄이면 출력 토크가 더욱 증폭될 수 있어 높은 시동 부하가 필요한 응용 분야(예: 전동 공구, 장난감 자동차 등)에 적합합니다.
+86 0579-86817938-836
37mm OD 유성 기어박스
허용 하중 범위: 1.0N.m
| 유형 | 정격전압 VDC | 무부하 속도 r/min | 무부하 전류 A | 정격 속도 r/min | 정격 토크 N.m | 출력 전력 W | 정격 전류 A | 스톨 토크 N.m | 스톨 전류 A |

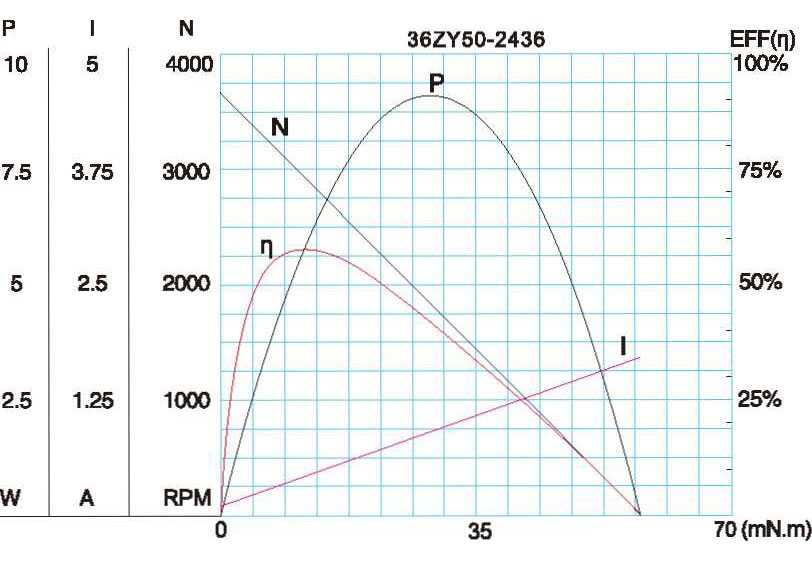

| 36ZY50-2436 | 24 | 3600 | 100 | 3000 | 11 | 3.4 | 0.4 | 58 | 1.7 |

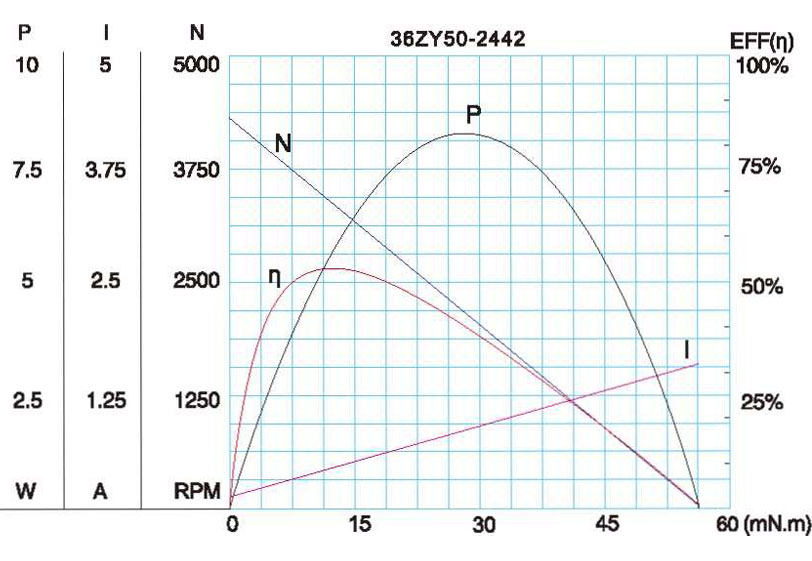

| 36ZY50-2442 | 24 | 4200 | 120 | 3450 | 12 | 4.2 | 0.43 | 52 | 1.6 |
| 감속비 | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 |
| 기어열 수 | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 |

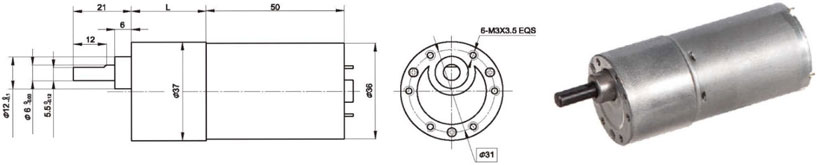

| 길이(L) mm | 21.5 | 21.5 | 26.5 | 26.5 | 29 | 29 | 29 | 31.5 | 31.5 | 31.5 |
| 무부하 속도 r/분 | 600 | 360 | 200 | 120 | 72 | 48 | 36 | 24 | 18 | 14 |
| 정격 속도 r/분 | 500 | 300 | 167 | 100 | 60 | 40 | 30 | 20 | 15 | 12 |
| 정격 토크 Nm | 0.06 | 0.09 | 0.14 | 0.24 | 0.4 | 0.5 | 0.67 | 1 | 1 | 1 |
| 최대. 단시간 최대 허용 하중 Nm | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 |
| 회전 방향 | CCW | CCW | CW | CW | CCW | CCW | CCW | CW | CW | CW |
| 감속비 | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 |
| 기어열 수 | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 |
| 길이(L) mm | 21.5 | 21.5 | 26.5 | 26.5 | 29 | 29 | 29 | 31.5 | 31.5 | 31.5 |
| 무부하 속도 r/분 | 700 | 420 | 233 | 140 | 84 | 56 | 42 | 28 | 21 | 17 |
| 정격 속도 r/분 | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 |
| 정격 토크 Nm | 0.06 | 0.1 | 0.16 | 0.26 | 0.42 | 0.55 | 0.73 | 1 | 1 | 1 |
| 최대. 단시간 최대 허용 하중 Nm | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 |
| 회전 방향 | CCW | CCW | CW | CW | CCW | CCW | CCW | CW | CW | CW |
F-4
기술 매개변수는 사전 통지 없이 변경될 수 있습니다.*
