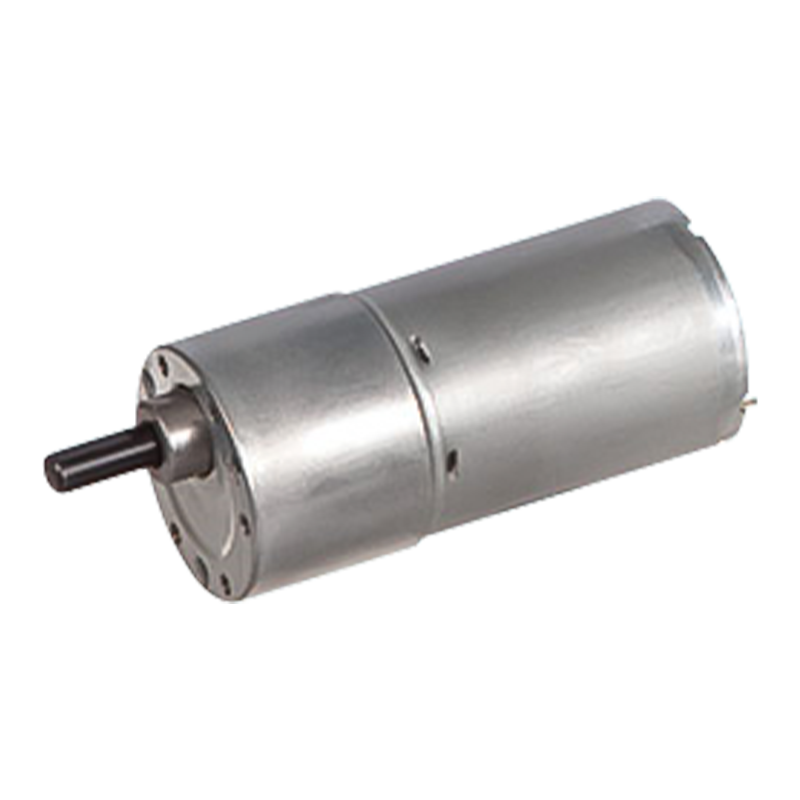

37JBE10K/36ZY57은 외경 37mm의 컴팩트한 동력 장치로, 토크 범위 1.0N.m~37mm, 무부하 속도 3600~4200rpm을 지원합니다.
입력 전압을 조정하여 속도를 직접 제어할 수 있으며 복잡한 제어 알고리즘 없이 속도 조정이 간단하고(예: PWM 전압 조정) 저비용 속도 조정 요구 사항에 적합합니다. 부하가 낮거나 간헐적인 작업(예: 가전제품, 자동 커튼 등)이 있는 시나리오에서는 브러시 모터의 브러시 마모 문제가 중요하지 않으며 전반적인 신뢰성이 높습니다. 평행기어박스의 기계적 구조가 안정적이고 기어마모가 적으며 수명이 길다.
+86 0579-86817938-836

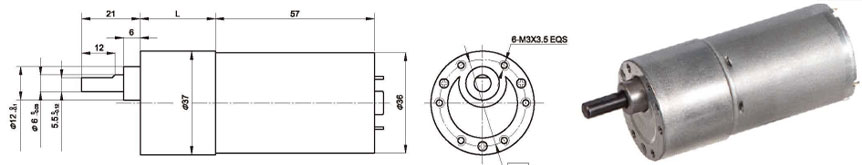

37mm OD 유성 기어박스,
허용 하중 범위: 1.0N.m
| 유형 | 정격전압 VDC | 무부하 속도 r/min | 무부하 전류 A | 정격 속도 r/min | 정격 토크 N.m | 출력 전력 W | 정격 전류 A | 스톨 토크 N.m | 스톨 전류 A |

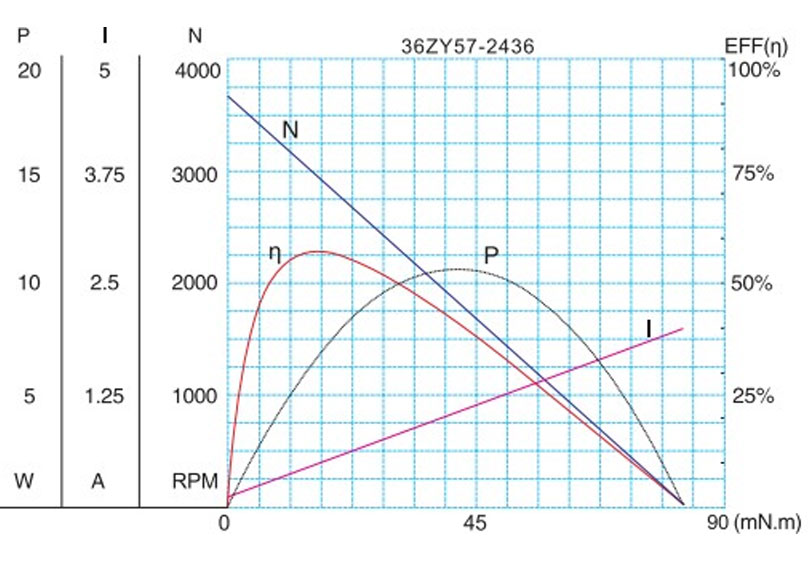

| 36ZY57-2436 | 24 | 3600 | 120 | 3000 | 17 | 5 | 0.5 | 89 | 2 |

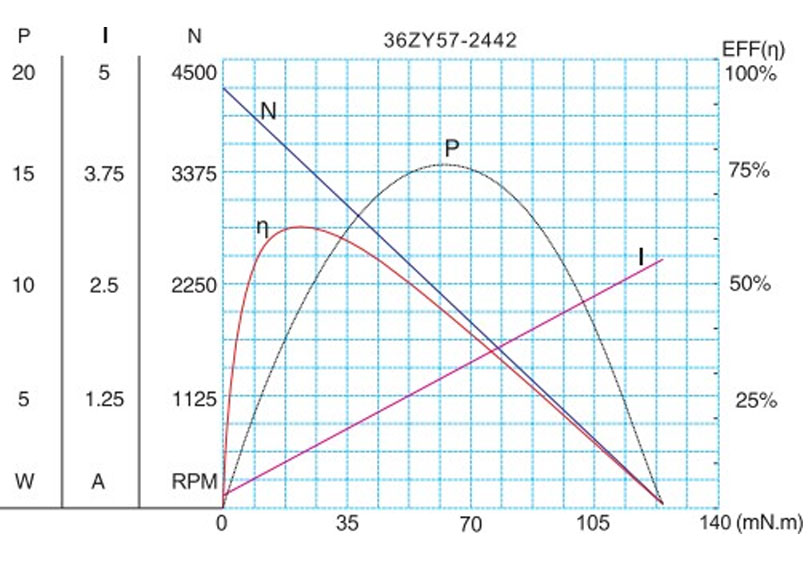

| 36ZY57-2442 | 24 | 4200 | 120 | 3600 | 19 | 7 | 0.52 | 124 | 2.7 |
| 감속비 | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 |
| 기어열 수 | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 |
| 길이(L) mm | 21.5 | 21.5 | 26.5 | 26.5 | 29 | 29 | 29 | 31.5 |
| 무부하 속도 r/분 | 600 | 360 | 200 | 120 | 72 | 48 | 36 | 24 |
| 정격 속도 r/분 | 500 | 300 | 167 | 100 | 60 | 40 | 30 | 20 |
| 정격 토크 Nm | 0.09 | 0.14 | 0.22 | 0.37 | 0.61 | 0.78 | 1 | 1 |
| 최대. 단시간 최대 허용 하중 Nm | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 |
| 회전 방향 | CCW | CCW | CW | CW | CCW | CCW | CCW | CW |
| 감속비 | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 |
| 기어열 수 | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 |
| 길이(L) mm | 21.5 | 21.5 | 26.5 | 26.5 | 29 | 29 | 29 | 31.5 |
| 무부하 속도 r/분 | 700 | 420 | 233 | 140 | 84 | 56 | 42 | 28 |
| 정격 속도 r/분 | 600 | 360 | 200 | 120 | 72 | 48 | 36 | 24 |
| 정격 토크 Nm | 0.1 | 0.16 | 0.25 | 0.41 | 0.68 | 0.87 | 1 | 1 |
| 최대. 단시간 최대 허용 하중 Nm | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 |
| 회전 방향 | CCW | CCW | CW | CW | CCW | CCW | CCW | CW |
F-5
기술 매개변수는 사전 통지 없이 변경될 수 있습니다.*
