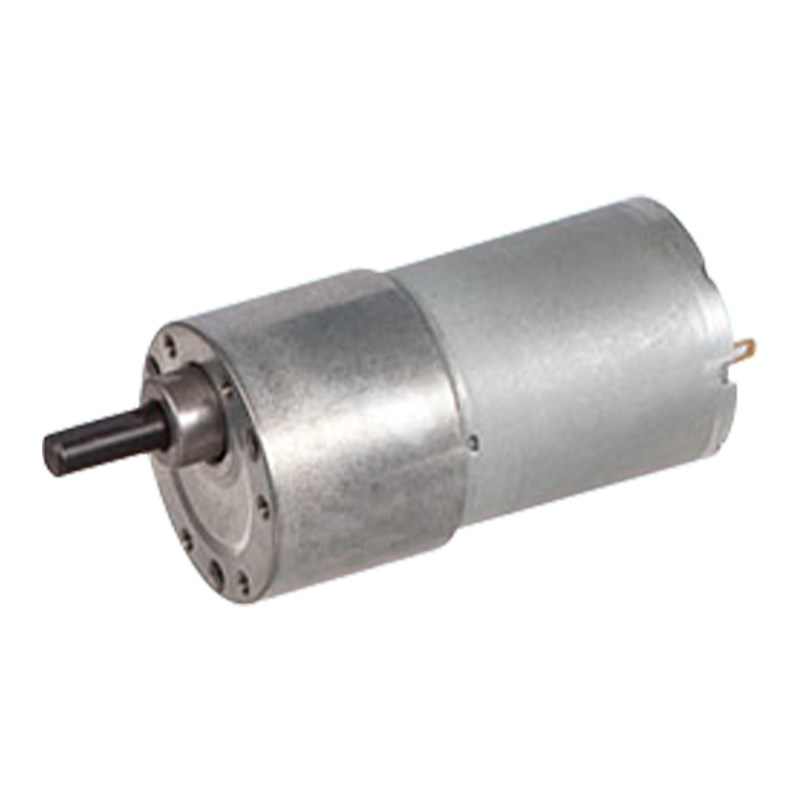

영구 자석 DC 기어 모터 37JB6K/35ZY40은 외경 37mm의 유성 감속기로 12v/24v 이중 전압 환경에 적합하며 다양한 환경에 적용할 수 있습니다.
평행 샤프트 기어박스의 컴팩트한 구조와 작은 축 크기는 공간이 제한된 시나리오(예: 소형 로봇, 가전제품 등)에 적합합니다. 병렬 기어 변속기는 안정적이고 소음이 적으며 보다 안정적인 출력을 제공할 수 있고 장비 작동을 보다 안정적이고 신뢰할 수 있게 만들어 장비의 높은 안정성 요구 사항의 작동에 적합합니다. 브러시 모터는 입력 전압을 변경하여 속도 조절을 쉽게 달성할 수 있으며, 병렬 기어 박스를 사용하면 다양한 작업 요구 사항을 충족하기 위해 다양한 작업 조건에서 적절한 속도와 토크를 제공할 수 있습니다.
+86 0579-86817938-836
37mm OD 유성 기어박스,
허용 하중 범위: 0.6N.m
| 유형 | 정격전압 VDC | 무부하 속도 r/min | 무부하 전류 A | 정격 속도 r/min | 정격 토크 N.m | 출력 전력 W | 정격 전류 A | 스톨 토크 N.m | 스톨 전류 A |

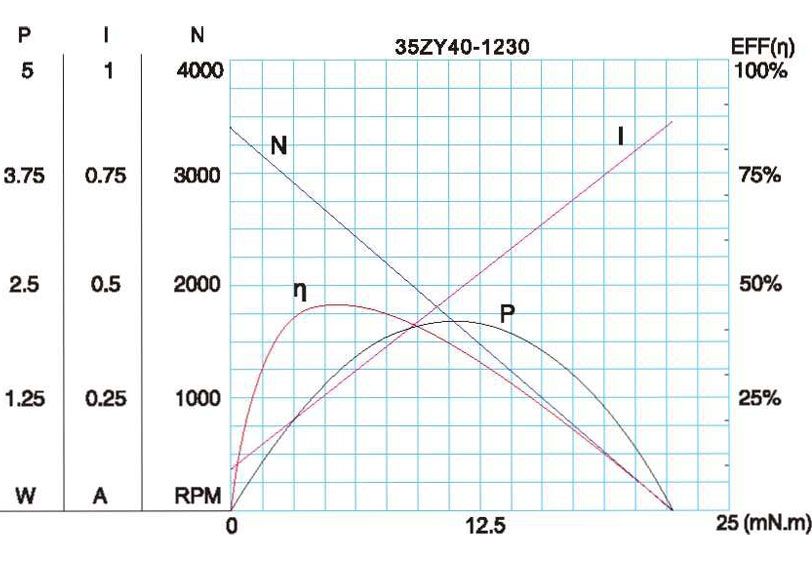

| 35ZY40-1230 | 12 | 3000 | 80 | 2300 | 7 | 2.1 | 400 | 22 | 0.8 |

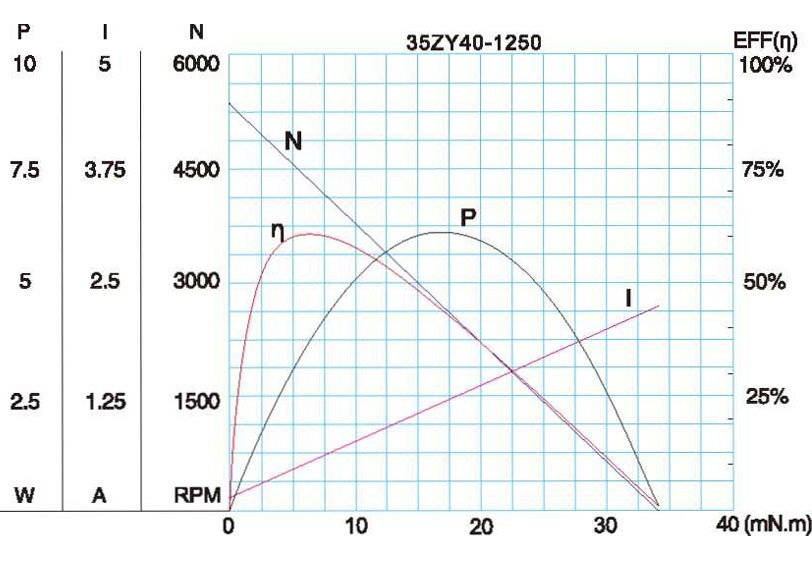

| 35ZY40-1250 | 12 | 5000 | 100 | 4100 | 8 | 3.5 | 570 | 34 | 2.2 |
| 감속비 | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
| 기어열 수 | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 |

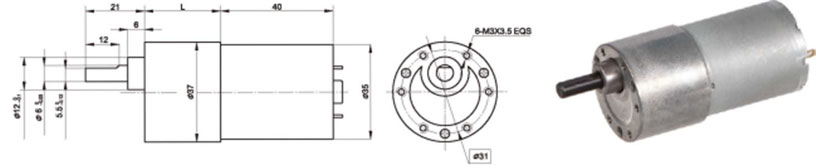

| 길이(L) mm | 19 | 19 | 21.5 | 21.5 | 24 | 24 | 24 | 26.5 | 26.5 | 26.5 | 26.5 |
| 무부하 속도 r/분 | 500 | 300 | 167 | 100 | 60 | 40 | 30 | 20 | 15 | 12 | 10 |
| 정격 속도 r/분 | 383 | 230 | 128 | 77 | 46 | 31 | 23 | 16 | 12 | 10 | 8.5 |
| 정격 토크 Nm | 0.03 | 0.05 | 0.09 | 0.15 | 0.23 | 0.35 | 0.46 | 0.6 | 0.6 | 0.6 | 0.6 |
| 최대. 단시간 최대 허용 하중 Nm | 0.3 | 0.3 | 0.6 | 0.6 | 1.2 | 1.2 | 1.2 | 1.8 | 1.8 | 1.8 | 1.8 |
| 회전 방향 | CCW | CCW | CW | CW | CCW | CCW | CCW | CW | CW | CW | CW |
| 감속비 | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
| 기어열 수 | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 |
| 길이(L) mm | 19 | 19 | 21.5 | 21.5 | 24 | 24 | 24 | 26.5 | 26.5 | 26.5 | 26.5 |
| 무부하 속도 r/분 | 833 | 500 | 278 | 167 | 100 | 67 | 50 | 33 | 25 | 20 | 17 |
| 정격 속도 r/분 | 683 | 410 | 228 | 137 | 82 | 55 | 41 | 28 | 23 | 18 | 16 |
| 정격 토크 Nm | 0.04 | 0.06 | 0.11 | 0.18 | 0.26 | 0.39 | 0.52 | 0.6 | 0.6 | 0.6 | 0.6 |
| 최대. 단시간 최대 허용 하중 Nm | 0.3 | 0.3 | 0.6 | 0.6 | 1.2 | 1.2 | 1.2 | 1.8 | 1.8 | 1.8 | 1.8 |
| 회전 방향 | CCW | CCW | CW | CW | CCW | CCW | CCW | CW | CW | CW | CW |
F-3
기술 매개변수는 사전 통지 없이 변경될 수 있습니다.*
