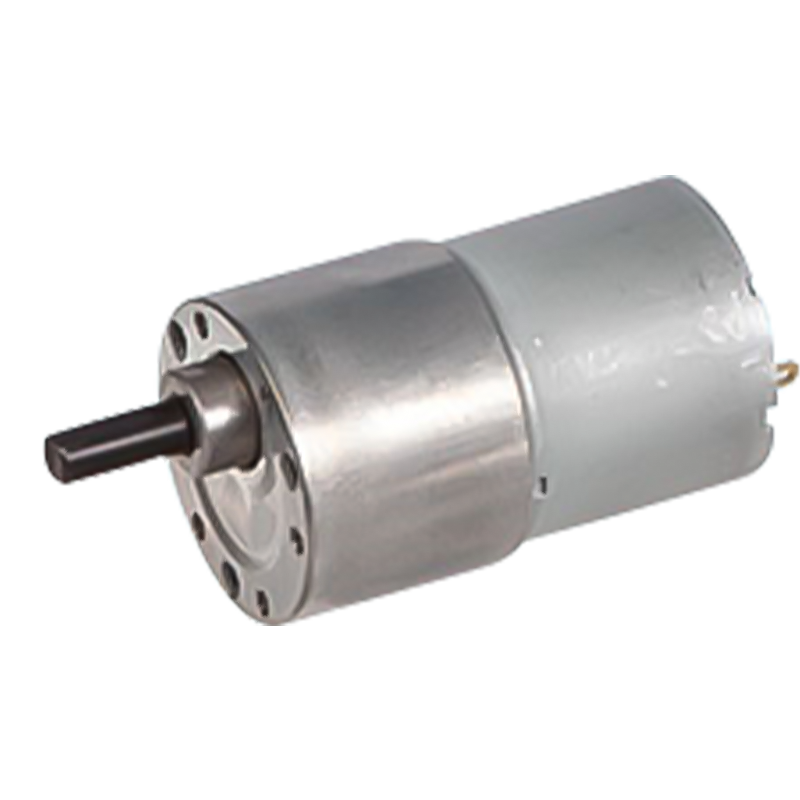

제품 37JB6K/35ZY30 허용 토크 범위: 0.6N.m ~37mm, 외경 37mm, 무부하 속도 3000-5000rpm, 12v/24v 이중 전압 환경에 적합합니다.
브러시 모터와 병렬 기어박스로 구성되어 있으며, 모터 내부에는 브러시와 정류자가 있습니다. 구조가 비교적 간단하고 제조 및 유지관리가 용이하며 비용도 저렴합니다. 병렬 기어 메커니즘은 합리적인 기어비 설계를 통해 출력 토크를 증가시킬 수 있으며 로봇, 전기 자동차 등과 같이 큰 토크가 필요한 장비에 적합한 다양한 부하의 요구를 충족할 수 있습니다. 병렬 기어 변속기의 효율이 더 높기 때문에 모터의 동력을 효과적으로 전달하고 에너지 손실을 줄일 수 있으며 높은 에너지 효율이 필요한 일부 경우에 더 적합합니다.
+86 0579-86817938-836
37mm OD 유성 기어박스,
허용 하중 범위: 0.6N · m
| 유형 | 정격전압 VDC | 무부하 속도 r/min | 무부하 전류 A | 정격 속도 r/min | 정격 토크 N.m | 출력 전력 W | 정격 전류 A | 스톨 토크 N.m | 스톨 전류 A |

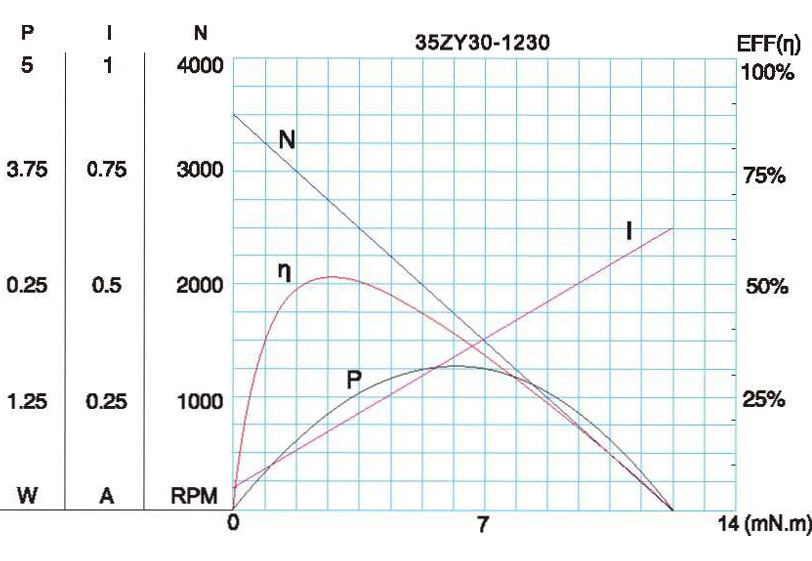

| 35ZY30-1230 | 12 | 3000 | 60 | 2400 | 5 | 1.2 | 280 | 12 | 0.56 |

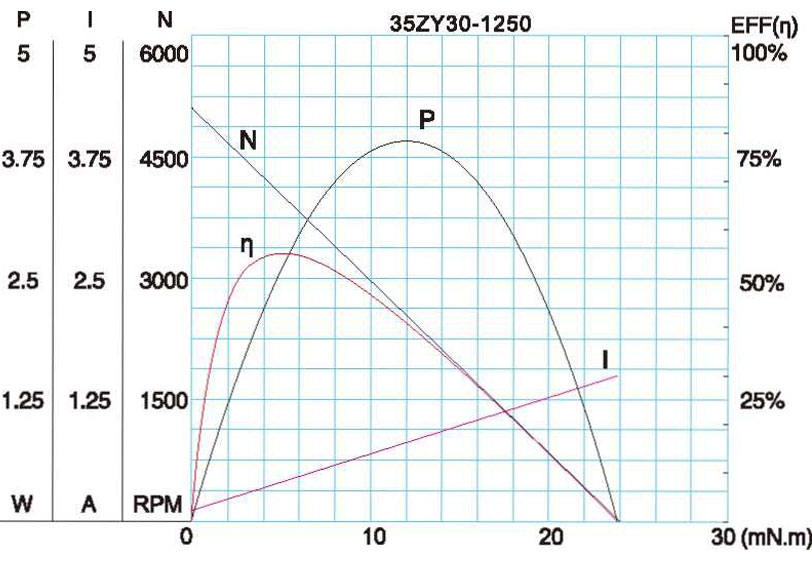

| 35ZY30-1250 | 12 | 5000 | 80 | 4300 | 4 | 1.8 | 330 | 24 | 1.2 |
| 감속비 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 750 | 1000 |
| 기어열 수 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 |

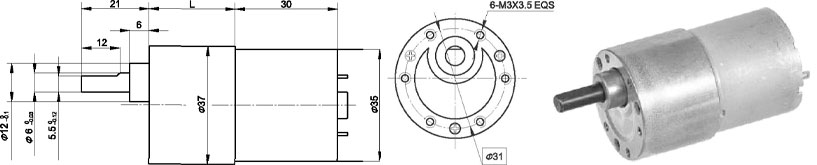

| 길이(L) mm | 19 | 21.5 | 21.5 | 24 | 24 | 24 | 26.5 | 26.5 | 26.5 | 26.5 | 29 | 29 | 29 | 29 |
| 무부하 속도 r/분 | 300 | 167 | 100 | 60 | 40 | 30 | 20 | 15 | 12 | 10 | 7.5 | 6 | 4 | 3 |
| 정격 속도 r/분 | 240 | 133 | 80 | 48 | 32 | 24 | 16 | 12 | 10 | 9 | 7 | 5 | 3.2 | 2.4 |
| 정격 토크 Nm | 0.04 | 0.07 | 1.11 | 0.16 | 0.24 | 0.33 | 0.44 | 0.59 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 최대. 단시간 최대 허용 하중 Nm | 0.3 | 0.6 | 0.6 | 1.2 | 1.2 | 1.2 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
| 회전 방향 | CCW | CW | CW | CCW | CCW | CCW | CW | CW | CW | CW | CCW | CCW | CCW | CCW |
| 감속비 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 750 | 1000 |
| 기어열 수 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 |
| 길이(L) mm | 19 | 21.5 | 21.5 | 24 | 24 | 24 | 26.5 | 26.5 | 26.5 | 26.5 | 29 | 29 | 29 | 29 |
| 무부하 속도 r/분 | 500 | 278 | 167 | 100 | 67 | 50 | 33 | 25 | 20 | 16 | 12 | 10 | 6.6 | 5 |
| 정격 속도 r/분 | 430 | 239 | 143 | 86 | 57 | 43 | 29 | 22 | 17 | 14 | 11.3 | 9.2 | 6.3 | 4.8 |
| 정격 토크 Nm | 0.04 | 0.05 | 0.1 | 0.16 | 0.22 | 0.29 | 0.44 | 0.58 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 최대. 단시간 최대 허용 하중 Nm | 0.3 | 0.6 | 0.6 | 1.2 | 1.2 | 1.2 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
| 회전 방향 | CCW | CW | CW | CCW | CCW | CCW | CW | CW | CW | CW | CCW | CCW | CCW | CCW |
F-2
기술 매개변수는 사전 통지 없이 변경될 수 있습니다.*
