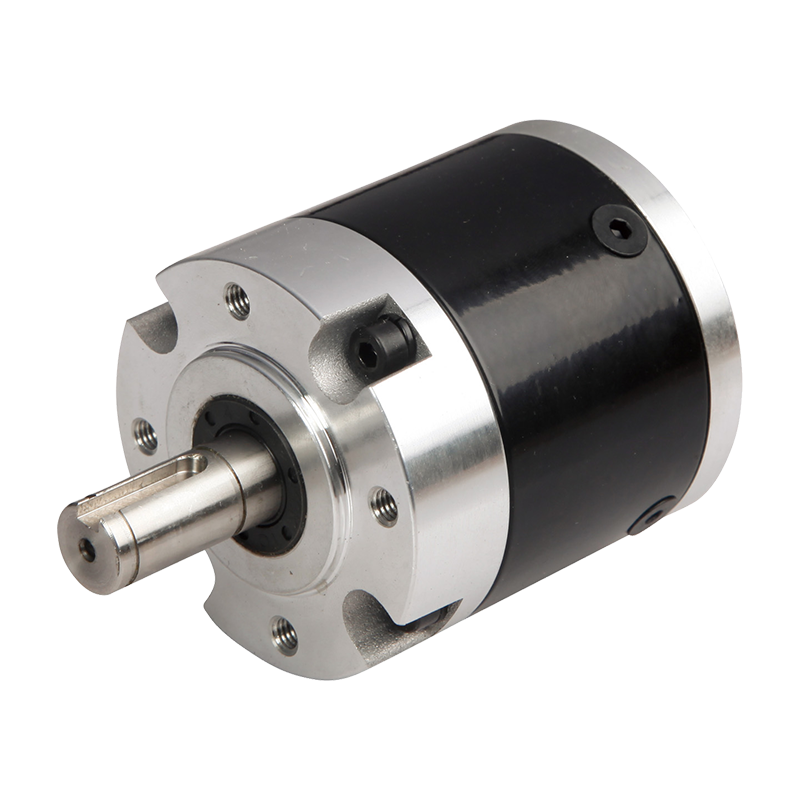

56JX300K는 고정밀 및 저소음 애플리케이션을 위해 설계된 고성능 제품입니다. 허용 토크 범위는 3N.m ~ 30N.m으로 다양한 산업 자동화 장비 및 정밀 기계에 적합합니다.
유성 기어박스는 감속 변속기를 구현할 수 있을 뿐만 아니라 기어 조합을 변경하여 가속 변속기, 차동 변속기와 같은 다양한 변속기 형태를 구현합니다. 예를 들어, 자동차의 리어 액슬 변속기에서 유성 기어박스는 왼쪽과 오른쪽 바퀴의 차동 움직임을 달성하여 회전 시 차량이 원활하게 주행할 수 있도록 보장합니다. 유성 기어 박스의 구조는 비교적 간단하고 분해 및 조립이 쉽고 일상 검사, 유지 보수 및 유지 보수 작업이 쉽습니다. 동시에 높은 신뢰성으로 인해 부품 마모가 상대적으로 적고 교체 주기가 길어 유지 관리 비용과 가동 중지 시간이 줄어들고 장비 사용 효율성이 향상됩니다.
+86 0579-86817938-836
56mm 유성 기어박스,
허용하중범위 : 3N.m〜30N.m

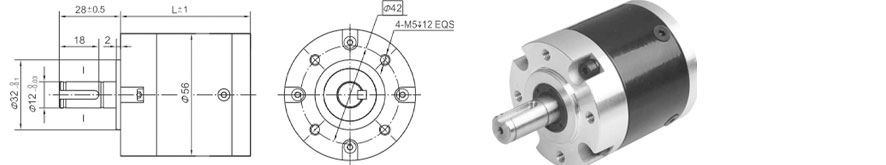

| 기어비 | L치수(mm) | ||
| 차축 톱니, 시작 구조 | 결합된 시작 구조 | ||
| 1단계 | 3.6 ~7.5 | 47 | 62 |
| 2단계 | 13 ~ 32 | 59 | 72 |
| 3단계 | 47 ~ 135 | 78 | 91 |
| 4단계 | 168 ~ 575 | 90 | 103 |
| 매개변수 | 1단계 | 2단계 | 3단계 | 4단계 |
| 전송 효율 | 90% | 81% | 73% | 66% |
| 정격 공차 토크 | 3N.m | 12N.m | 20N.m | 30N.m |
| 최대 순간 허용 토크 | 정격토크의 3배 | |||
| 작동 온도 | -10℃ ~ 80℃ | |||
| 작동 주변 습도 | 20% ~ 85%RH | |||
| 권장 입력 속도 | ≤4000rpm | |||
| 입출력 방향 | 같은 방향 | |||
| 하우징 소재 | 금속 |
| 출력 베어링 | 볼베어링 |
| 최대. 레이디얼 하중(플랜지에서 12mm) | 200N 이하 |
| 최대. 샤프트 축방향 하중 | 100N 이하 |
| 샤프트의 반경방향 유격(플랜지 근처) | ≤0.04mm |
| 샤프트의 축방향 유격 | 0.3mm 이하 |
| 무부하 시 백래시 | ≤1.5° |
| 샤프트 압입력, 최대 | ≤300N |
