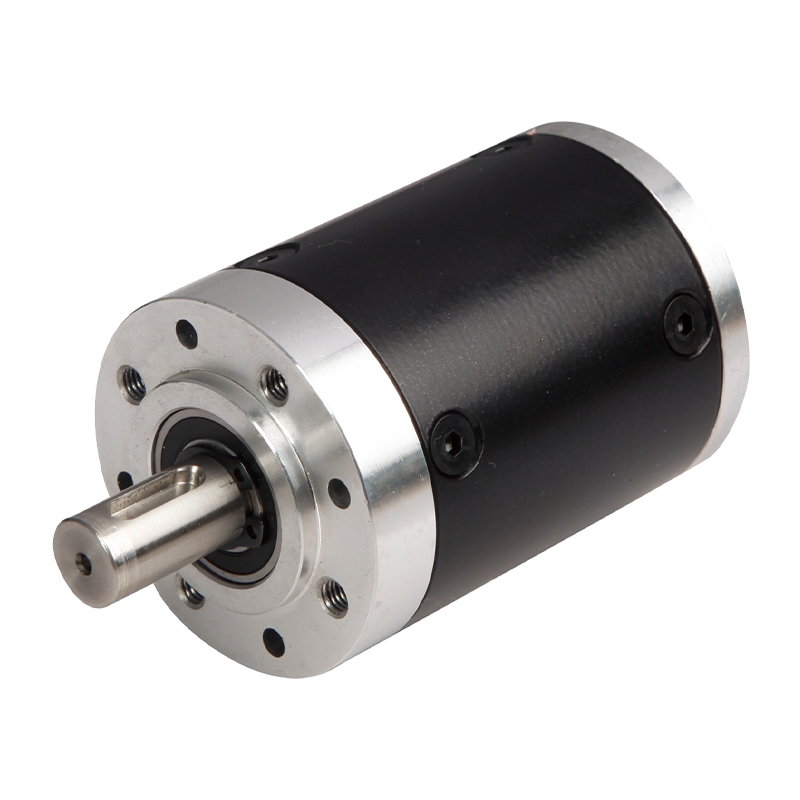

52JXM200K는 외경 52mm, 1단 전송 효율 90%의 유성 감속 동력 장치로 12v/24v의 이중 전압 환경에 적합합니다.
유성기어박스의 유성기어열 구조는 맞물림 과정에서 발생하는 반경방향 힘과 축방향 힘이 서로 균형을 이루도록 하여 진동과 소음을 줄입니다. 또한 고정밀 기어 가공 및 조립 공정과 합리적인 기어 매개변수 설계도 기어 맞물림의 충격과 소음을 줄이는 데 도움이 되며 작동 중 소음은 일반적으로 40-60dB 미만으로 제어할 수 있습니다. 유성기어박스의 구조는 간단하고 콤팩트하며, 부품 수가 상대적으로 적어 부품 고장으로 인한 시스템 고장 가능성이 줄어든다. 동시에 기어와 같은 주요 구성 요소는 엄격한 품질 관리 및 성능 테스트를 거쳐 높은 신뢰성과 안정성을 갖추고 장기간 연속 작동 시 양호한 작동 조건을 유지할 수 있으며 평균 문제 없는 작동 시간은 20,000시간 이상에 달할 수 있습니다.
+86 0579-86817938-836
52mm 유성 기어박스,
허용 하중 범위: 2N.m〜20N.m

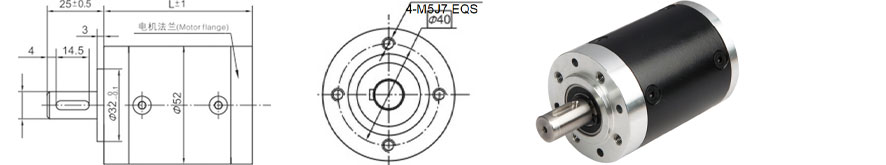

| 기어비 | L치수(mm) | ||
| 차축 톱니, 시작 구조 | 결합된 시작 구조 | ||
| 1단계 | 4.5 ~ 8 | 56 | 65 |
| 2단계 | 20 ~ 64 | 71 | 80 |
| 3단계 | 91 ~ 512 | 87 | 96 |
| 매개변수 | 1단계 | 2단계 | 3단계 |
| 전송 효율 | 90% | 81% | 73% |
| 정격 공차 토크 | 4N.m | 12N.m | 20N.m |
| 최대 순간 허용 토크 | 정격토크의 3배 | ||
| 작동 온도 | -10℃~80℃ | ||
| 작동 주변 습도 | 20% ~ 85% 상대습도 | ||
| 권장 입력 속도 | ≤4000rpm | ||
| 입출력 방향 | 같은 방향 | ||
| 하우징 재료 | 금속 |
| 출력 베어링 | 볼베어링 |
| 최대. 레이디얼 하중(플랜지에서 12mm) | 200N 이하 |
| 최대. 샤프트 축방향 하중 | 100N 이하 |
| 샤프트의 반경방향 유격(플랜지 근처) | ≤0.04mm |
| 샤프트의 축방향 유격 | 0.3mm 이하 |
| 무부하 시 백래시 | 1° 이하 |
| 샤프트 압입력, 최대 | ≤300N |
22JN10K/22ZY38 영구 자석 DC 유성 기어 모터의 내부 기어 링은 외경 22mm의 금속 재질로 만들어졌습니다. 12V 및 24V의 이중 전압을 지원하고 무부하 속도는 3000-6000rpm이며 다양한 시나리오에 적합합니다. 이 제품은 DC 브러시 모터의 단순한 구동 특성과 유성 기어 시스템의 높은 토크 증폭 기능을 결합합니다. 핵심 성...
