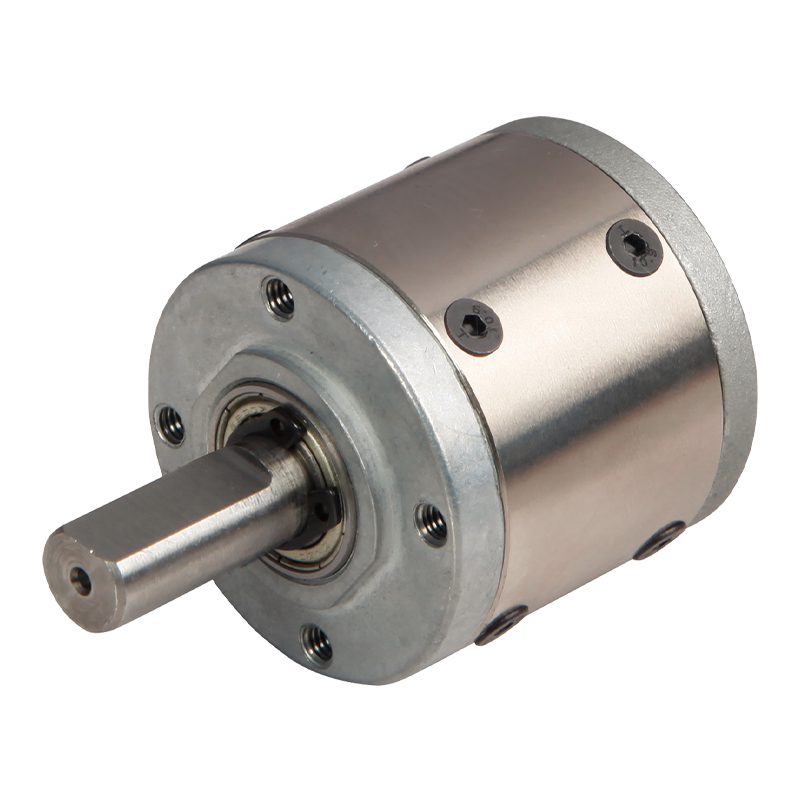

42JX100K 유성 기어박스는 정밀한 토크 제어가 필요한 다양한 응용 분야에 맞게 설계된 고성능 42mm 유성 기어박스입니다. 이 기어박스의 최대 허용 하중 범위는 1N.m ~ 10N.m이며 다양한 하중 요구 사항을 충족합니다. 내부 기어 재질은 E형 금속과 F형 금속분말로 구성되어 있어 높은 정밀도와 내구성을 보장합니다. 출력 샤프트 베어링은 롤링 베어링과 볼 베어링을 사용하며 최대 허용 레이디얼 하중은 80N, 최대 허용 축 하중은 30N입니다. 방사형 유격과 축방향 유격은 각각 0.06mm와 0.3mm 이내로 제어되어 원활한 작동과 정확성을 보장합니다. 또한, 이 기어박스의 전달 효율은 최대 90%에 달하며 정격 공차 토크는 1N.m, 순간 공차 토크는 정격 토크의 3배입니다. 작동 온도 범위는 -10℃ ~ 80℃이며, 상대 습도 사용 범위는 20% ~ 85%RH입니다. 권장 입력 속도는 4000rpm 이하이며, 입력 및 출력 방향은 동일합니다. 이러한 매개변수를 통해 42JX100K 유성 기어박스는 산업 자동화, 기계 장비 및 기타 분야에 널리 적용 가능합니다.
+86 0579-86817938-836
42mm 유성 기어박스,
허용 하중 범위: 1 N.m〜10N.m

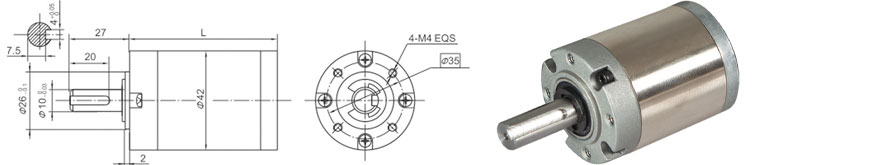

| 기어비 | L치수 | |
| 1단계 | 3.7 ~ 5.2 | 31.5 |
| 2단계 | 14 ~ 27 | 42.1 |
| 3단계 | 51 ~ 139 | 52.5 |
| 4단계 | 189 ~ 720 | 62.9 |
| 매개변수 | 1단계 | 2단계 | 3단계 | 4단계 |
| 전송 효율 | 90% | 81% | 73% | 66% |
| 정격 공차 토크 | 1N.m | 4N.m | 8N.m | 10N.m |
| 최대 순간 허용 토크 | 정격토크의 3배 | |||
| 작동 온도 | -10℃~80℃ | |||
| 작동 주변 습도 | 20% ~85%RH | |||
| 권장 입력 속도 | ≤4000rpm | |||
| 입출력 방향 | 같은 방향 | |||
| 하우징 재료 | E 타입: 금속 F 타입: 분말 금속 |
| 출력 베어링 | 볼베어링 |
| 최대. 레이디얼 하중(플랜지에서 12mm) | ≤80N |
| 최대. 샤프트 축방향 하중 | ≤30N |
| 샤프트의 반경방향 유격(플랜지 근처) | ≤0.06mm |
| 샤프트의 축방향 유격 | 0.3mm 이하 |
| 무부하 시 백래시 | ≤1.5° |
| 샤프트 압입력, 최대 | ≤150N |
