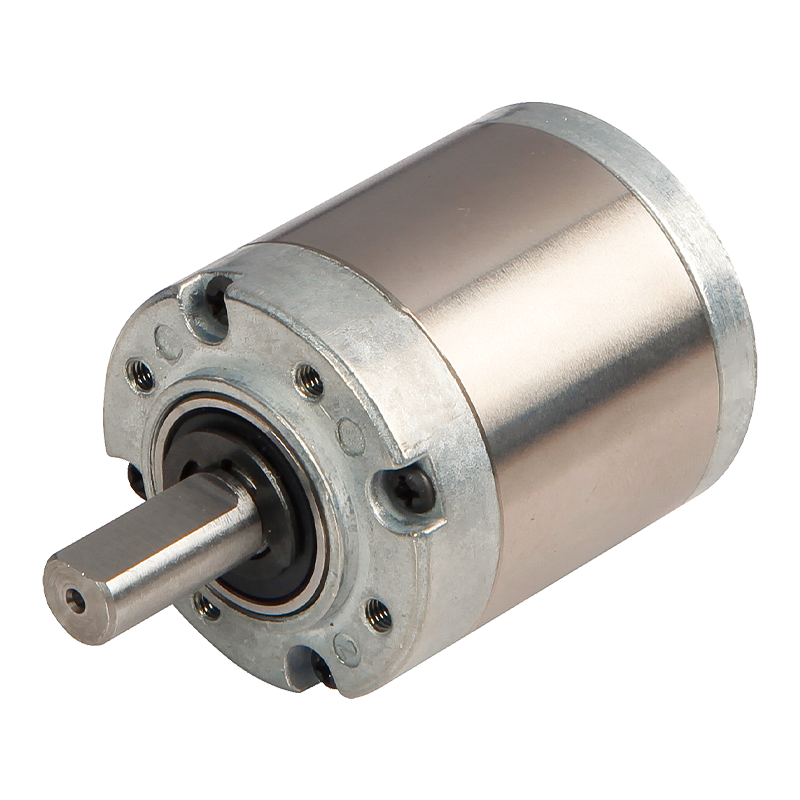

36JX30K 36mm 유성 기어박스는 정밀한 토크 제어가 필요한 다양한 응용 분야에 맞게 설계된 고성능 36mm 유성 기어박스입니다. 기어박스는 0.3N.m ~ 3.0N.m의 허용 하중 범위를 허용하여 전달 효율과 내구성을 제공합니다. 내부 기어 재료는 금속 분말 야금으로 만들어졌으며 하우징은 금속 F형 재료를 사용하여 제품의 견고성과 신뢰성을 보장합니다. 출력 샤프트 베어링은 구름 베어링을 사용하며, 최대 허용 레이디얼 하중은 50N, 최대 허용 축 하중은 30N입니다. 방사형 유격과 축방향 유격은 각각 0.07mm와 0.3mm 이내로 제어되어 원활한 작동과 정밀도를 보장합니다. 또한 무부하 시 백래시는 1.5°를 넘지 않으며, 최대 샤프트 압입력은 120N으로 안정성과 안전성이 더욱 향상되었습니다. 기어박스는 다양한 L 치수 및 변속기 효율에 해당하는 1단, 2단, 3단, 4단을 포함한 기어비 매개변수를 갖추고 있어 다양한 적용 시나리오의 요구 사항을 충족합니다. 작동 온도 범위는 -10°C ~ 80°C, 상대 습도는 20% ~ 85%RH입니다. 권장 입력속도는 4000rpm을 넘지 않으며, 입력방향과 출력방향은 동일합니다.
+86 0579-86817938-836
36mm 유성 기어박스,
허용하중범위 : 0.3N.m〜3.0N.m

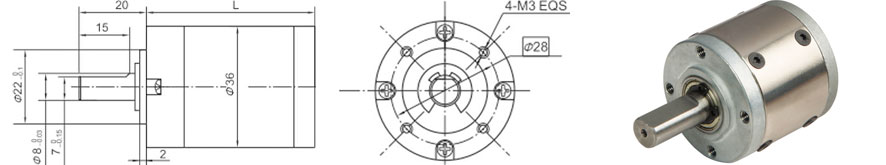

| 기어비 | L치수 | |
| 1단계 | 3.7 ~ 5.2 | 26.5 |
| 2단계 | 14 ~ 27 | 33.6 |
| 3단계 | 51 ~ 139 | 40.5 |
| 4단계 | 189 ~720 | 47.4 |
| 매개변수 | 1단계 | 2단계 | 3단계 | 4단계 |
| 전송 효율 | 90% | 81% | 73% | 66% |
| 정격 공차 토크 | 0.3N.m | 1.2N.m | 2.5N.m | 3.0N.m |
| 최대 순간 허용 토크 | 정격토크의 3배 | |||
| 작동 온도 | -10℃ ~ 80℃ | |||
| 작동 주변 습도 | 20% ~ 85%RH | |||
| 권장 입력 속도 | ≤4000rpm | |||
| 입출력 방향 | 같은 방향 | |||
| 하우징 재료 | E 타입: 금속 F 타입: 분말 금속 |
| 출력 베어링 | 볼베어링 |
| 최대. 레이디얼 하중(플랜지에서 10mm) | ≤50N |
| 최대. 샤프트 축방향 하중 | ≤30N |
| 샤프트의 반경방향 유격(플랜지 근처) | ≤0.07mm |
| 샤프트의 축방향 유격 | 0.3mm 이하 |
| 무부하 시 백래시 | ≤1.5° |
| 샤프트 압입력, 최대 | ≤120N |
