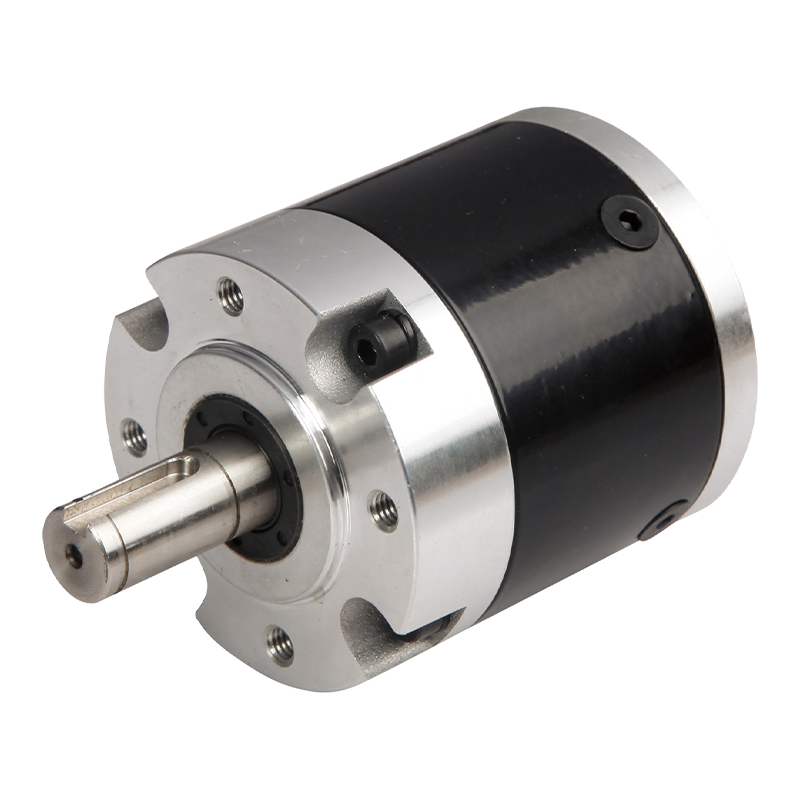

56JXL300K 저소음 유성 기어박스는 고정밀 및 저소음 애플리케이션을 위해 특별히 설계된 고성능 제품입니다. 이 기어박스는 56mm 나선형 치형 저소음 유성기어 구조를 갖추고 있어 3N.m ~ 30N.m의 토크 범위를 허용하므로 다양한 산업 자동화 장비 및 정밀 기계에 적합합니다. 하우징 소재는 금속 및 플라스틱 나선형 톱니로 구성되어 견고성과 내구성을 보장합니다. 출력 샤프트 베어링 유형은 구름 베어링이며, 최대 허용 레이디얼 하중은 200N, 최대 허용 축 하중은 100N입니다. 샤프트의 반경방향 유격은 0.04mm 미만이고 축방향 유격은 0.3mm 미만이며 무부하 시 백래시는 1.5°입니다. 최대 샤프트 압입력은 300N으로 고부하 조건에서도 안정적인 작동을 보장합니다. 기어비 매개변수에는 다양한 변속기 효율과 정격 공차 토크에 해당하는 1단계, 2단계, 3단계, 4단계가 포함되어 다양한 응용 시나리오의 요구 사항을 충족합니다. 작동 온도 범위는 -10°C ~ 80°C, 작동 주변 습도는 20% ~ 85%RH, 권장 입력 속도는 4000rpm을 초과하지 않습니다.
+86 0579-86817938-836
56mm 헬리컬 톱니 저소음 유성 기어박스,
허용하중범위 : 3N.m〜30N.m

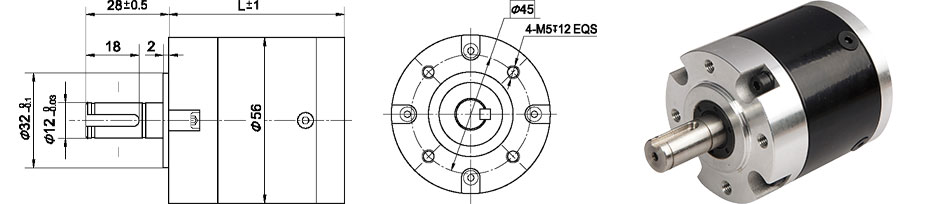

| 기어비 | L치수 | ||

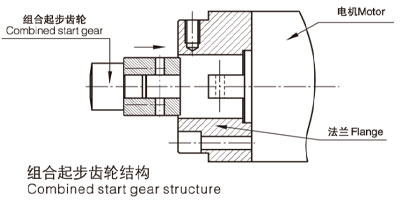

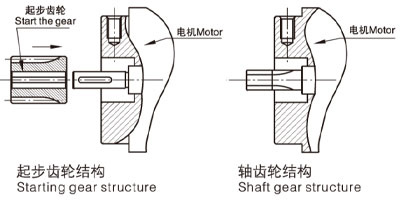

| 차축 톱니, 시작 구조 | 결합된 시작 구조 | ||
| 1단계 | 4.2 ~9 | 47 | 64 |
| 2단계 | 15~38 | 59 | 72 |
| 3단계 | 54 ~ 163 | 78 | 91 |
| 4단계 | 196 ~ 691 | 90 | 103 |
| 매개변수 | 1단계 | 2단계 | 3단계 | 4단계 |
| 전송 효율 | 0.9 | 0.81 | 0.73 | 0.66 |
| 정격 공차 토크 | 3N.m | 12N.m | 20N.m | 30N.m |
| 최대 순간 허용 토크 | 정격토크의 3배 | |||
| 작동 온도 | -10℃~80℃ | |||
| 작동 주변 습도 | 20%~85%RH | |||
| 권장 입력 속도 | ≤4000rpm | |||
| 입출력 방향 | 같은 방향 | |||
| 하우징 재료 | 메타"플라스틱 나선형 |
| 출력 베어링 | 볼베어링 |
| 최대. 레이디얼 하중(플랜지에서 10mm) | 200N 이하 |
| 최대. 샤프트 축방향 하중 | 100N 이하 |
| 샤프트의 반경방향 유격(플랜지 근처) | ≤0.04mm |
| 샤프트의 축방향 유격 | 0.3mm 이하 |
| 무부하 시 백래시 | ≤1.5° |
| 샤프트 압입력, 최대 | ≤300N |
| | 모듈 | 치아 수 | 1단계 | 2단계 | 3단계 | 4단계 |
| 0.8 | 15 | 4.2 | 15 | 54 | 196 | |
| 76 | ||||||
| 12 | 5 | 18 | 65 | 233 | ||
| 90 | 275 | |||||
| 325 | ||||||
| 383 | ||||||
| 6 | 9 | 32 | 117 | 420 | ||
| 38 | 138 | 502 | ||||
| 163 | 285 | |||||
| 691 |
