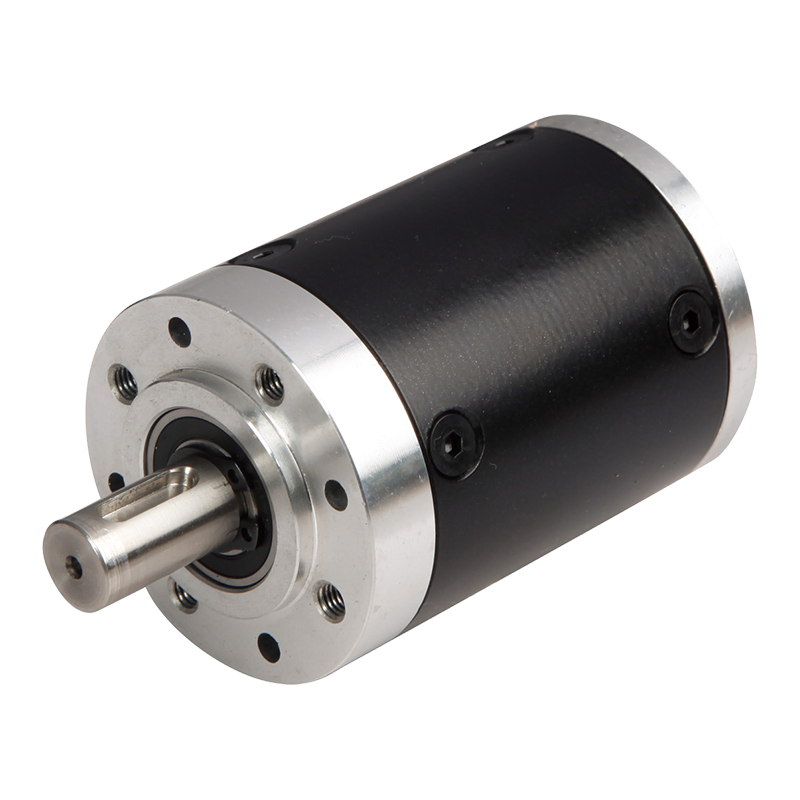

52JXML200K 52mm 저소음 헬리컬 유성 기어박스는 높은 정밀도와 효율성이 요구되는 응용 분야를 위해 특별히 설계된 고성능 저소음 감속기입니다. 이 제품은 금속과 플라스틱 재질의 하우징을 갖추고 있어 견고성과 경량성을 보장합니다. 출력 샤프트 베어링은 구름 베어링을 사용하며, 최대 허용 레이디얼 하중은 200N, 최대 허용 축 하중은 100N, 샤프트의 레이디얼 유격은 0.04mm 미만, 샤프트의 축 유격은 0.3mm 미만, 무부하 백래시는 1° 미만입니다. 이러한 매개변수는 작동 중 기어박스의 안정성과 신뢰성을 보장합니다. 또한 최대 샤프트 압입력은 300N으로 내하중 용량이 더욱 향상됩니다. 이 기어박스의 전달 효율은 정격 허용 토크 4N.m, 최대 순간 허용 토크 12N.m로 최대 90%에 이릅니다. 온도 범위 -10°C ~ 80°C, 상대 습도 범위 20% ~ 85%RH에서 작동하며 권장 입력 속도는 4000rpm 이하, 입출력 방향은 동일합니다.
+86 0579-86817938-836
52mm 헬리컬 톱니 저소음 유성 기어박스,
허용 하중 범위: 2N.m〜20N.m

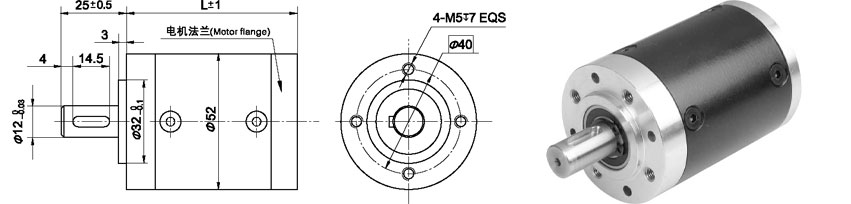

| 기어비 | L치수 | ||
| 차축 톱니, 시작 구조 | 결합된 시작 구조 | ||
| 1단계 | 4.5 ~ 8 | 56 | 65 |
| 2단계 | 20 ~ 64 | 71 | 80 |
| 3단계 | 91 ~ 512 | 87 | 96 |
| 매개변수 | 1단계 | 2단계 | 3단계 |
| 전송 효율 | 90% | 81% | 73% |
| 정격 공차 토크 | 4N.m | 12N.m | 20N.m |
| 최대 순간 허용 토크 | 정격토크의 3배 | ||
| 작동 온도 | -10℃~80℃ | ||
| 작동 주변 습도 | 20% 〜85%RH | ||
| 권장 입력 속도 | ≤4000rpm | ||
| 입출력 방향 | 같은 방향 | ||
| 하우징 소재 | 금속 플라스틱 나선형 |
| 출력 베어링 | 볼베어링 |
| 최대. 레이디얼 하중(플랜지에서 10mm) | 200N 이하 |
| 최대. 샤프트 축방향 하중 | 100N 이하 |
| 샤프트의 반경방향 유격(플랜지 근처) | ≤0.04mm |
| 샤프트의 축방향 유격 | 0.3mm 이하 |
| 무부하 시 백래시 | 1° 이하 |
| 샤프트 압입력, 최대 | ≤300N |
