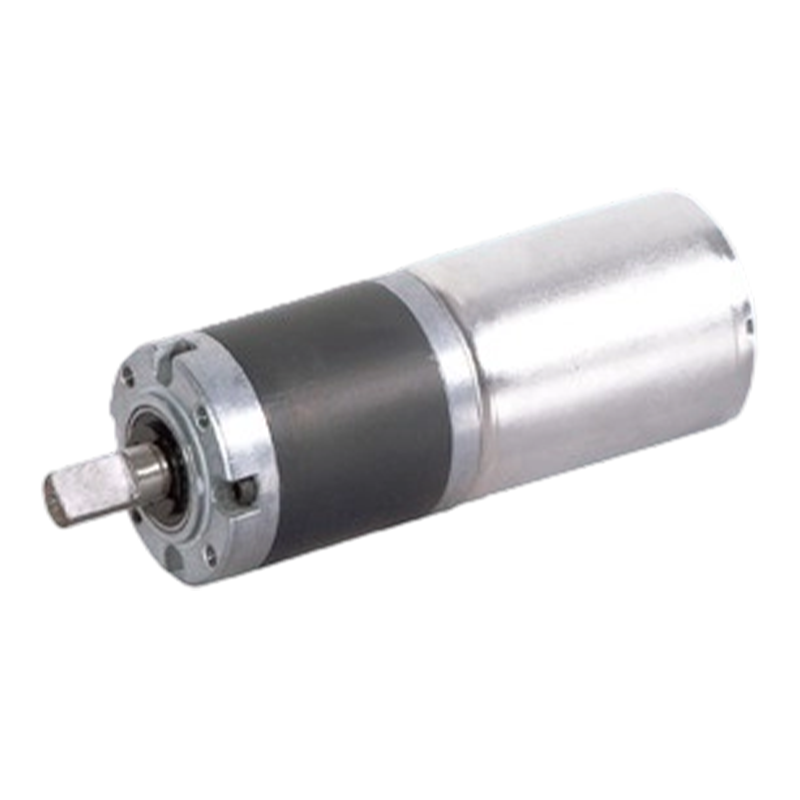

36JXE30K/36ZWNP57 고성능 브러시리스 유성 기어 모터는 통합 드라이버가 있는 4극 브러시리스 DC 모터를 갖춘 36mm 직경의 소형 전력 솔루션입니다. 최대 3N·m의 정격 토크를 전달하는 정밀 유성 기어박스가 장착되어 있어 출력과 정확성이 필수적인 까다로운 환경에서도 안정적인 작동을 보장합니다.
이 모터는 저소음과 고효율이 특징이며, 다양한 속도 및 토크 요구 사항을 충족할 수 있는 광범위한 기어비를 제공합니다. 향상된 내구성과 서비스 수명을 위해 견고한 금속 기어로 제작된 이 제품은 로봇 공학, 자동화 시스템, 의료 기기 및 스마트 홈 애플리케이션에 이상적이며 다양한 산업 분야에 신뢰할 수 있는 모션 제어 솔루션을 제공합니다.
+86 0579-86817938-836

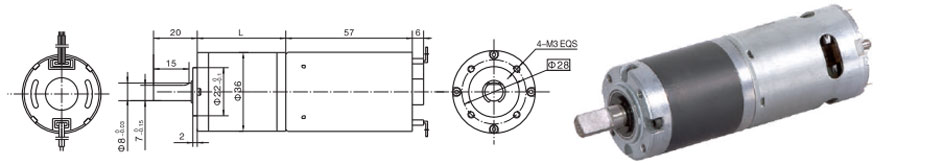

36mm OD 유성 기어박스,
허용 하중 범위: 0.3N.m
3상 4극 브러시리스 DC 모터(드라이버 내장)
링 기어는 분말 금속(유형: 36JXF30K), 금속(유형: 36JXE30K) 두 가지 재질 중에서 선택할 수 있습니다.
| 유형 | 극수 | 단계 수 | 정격전압 VDC | 무부하 속도 r/min | 정격 속도 r/min | 정격 토크 mN.m | 정격 전력 W | 정격 전류 mA |
| 36ZWNP57-2450 | 4 | 3 | 24 | 5000 | 4200 | 40 | 18 | 257 |
| 감속비 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 |
| 기어열 수 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 |
| 길이(L) mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 |
| 무부하 속도 r/분 | 1348 | 965 | 357 | 263 | 185 | 98 | 70 | 50 | 36 | 26 |
| 정격 속도 rAnin | 1132 | 811 | 300 | 221 | 156 | 82 | 59 | 42 | 30 | 22 |
| 정격 토크 N.m | 0.13 | 0.19 | 0.45 | 0.62 | 0.87 | 1.5 | 2.1 | 2.9 | 3 | 3 |
| 최대. 단시간 최대 허용 하중 N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 |
