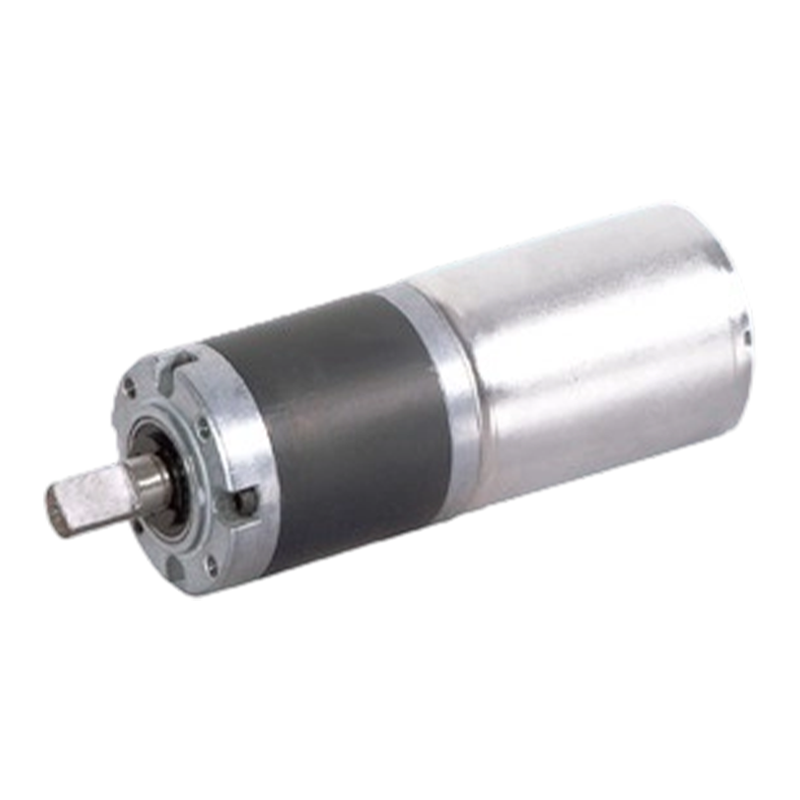

브러시리스 DC 유성 기어 모터 36JXE30K/36ZWNP57은 0.3N.m~3N.m의 토크 범위, 36mm의 외경, 3상 4극, 외부 드라이버를 허용합니다.
유성 기어 변속기는 동력 밀도가 큰 특성을 가지며 작은 공간에서 큰 동력을 전달할 수 있어 브러시리스 유성 기어 모터의 전체 구조를 더욱 컴팩트하게 만들고 모터의 다른 변속기 방식에 비해 부피와 무게가 크게 줄어들어 설치 및 사용이 용이합니다. 드라이버의 출력 주파수와 전압을 변경함으로써 브러시리스 모터는 광범위한 속도 조절을 달성할 수 있으며 속도 조절은 일반적으로 1:1000-1:500 또는 그 이상에 도달할 수 있습니다.
+86 0579-86817938-836

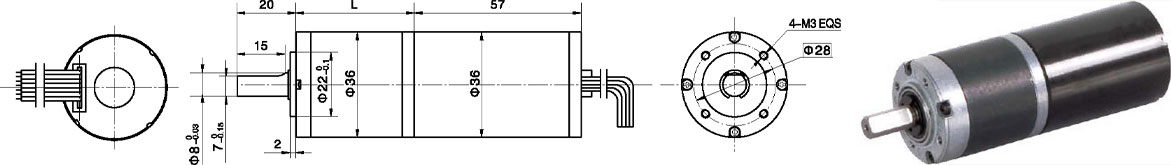

36mm OD 유성 기어박스,
허용 하중 범위: 0.3N.m
3상 4극 브러시리스 DC 모터, 외부 드라이버 포함
링 기어는 분말 금속(유형: 36JXF30K), 금속(유형: 36JXE30K) 두 가지 재질 중에서 선택할 수 있습니다.
| 유형 | 극 수 | 위상 수 | 정격전압 VDC | 무부하 속도 r/min | 정격 속도 r/min | 정격 토크 mN.m | 정격 전력 W | 정격 전류 mA |
| 36ZWNP57-2450 | 4 | 3 | 24 | 5000 | 4200 | 40 | 18 | 257 |
| 감속비 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 |
| 기어열 수 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 |
| 길이(L) mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 |
| 무부하 속도 r/분 | 1348 | 965 | 357 | 263 | 185 | 98 | 70 | 50 | 36 | 26 |
| 정격 속도 rAnin | 1132 | 811 | 300 | 221 | 156 | 82 | 59 | 42 | 30 | 22 |
| 정격 토크 N.m | 0.13 | 0.19 | 0.45 | 0.62 | 0.87 | 1.5 | 2.1 | 2.9 | 3 | 3 |
| 최대. 단시간 최대 허용 하중 N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 |
