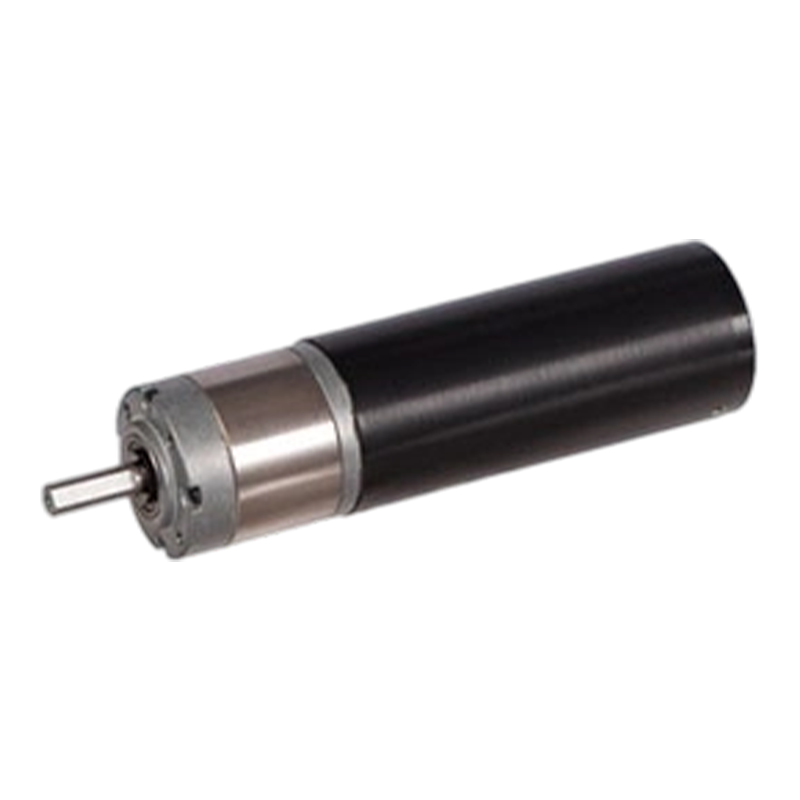

32JXE30K/33ZWN80은 외경이 32mm인 기어모터 유닛의 조합으로, 분말 금속(모델 36JXF30K)과 금속(모델 36JXE30K)의 두 가지 재질 중에서 선택할 수 있습니다.
유성 기어 변속기 구조는 콤팩트하고 고강도 합금강으로 제작된 기어로 담금질, 연삭 및 기타 공정을 거친 후 강도와 내마모성이 뛰어나 더 큰 충격 하중과 긴 작동 수명을 견딜 수 있습니다. 유성 기어 변속기는 정확한 변속비와 높은 변속 정확도의 특성을 가지고 있습니다. 유성 기어열 매개변수의 합리적인 설계를 통해 매우 정확한 변속비를 얻을 수 있으며 변속 오류는 일반적으로 ±0.5%-±1% 내에서 제어할 수 있습니다.
+86 0579-86817938-836
32mm OD 유성 기어박스,
허용 하중 범위: 0.3N.m~3.0N.m
링기어는 분말금속(형식: 36JXF30K), 금속형(형식: 36JXE30K) 두 가지 재질 중에서 선택할 수 있습니다.
| 유형 | 극 수 | 위상 수 | 정격전압 VDC | 무부하 속도 r/min | 정격 속도 r/min | 정격 토크 mN.m | 정격 전력 W | 리크 토크 mN.m | 피크 전류 A | 라인 간 저항 옴 | 라인-라인 인덕턴스 mH |
| 33ZWN80-2490 | 4 | 3 | 24 | 9000 | 7800 | 50 | 40 | 350 | 11 | 0.86 | 0.55 |
| 감속비 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| 기어열 수 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 |

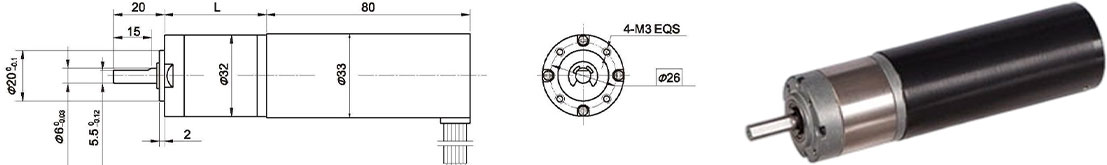

| 길이(L) mm | 25.7 | 25.7 | 32.8 | 32.8 | 32.8 | 39.7 | 39.7 | 39.7 | 39.7 |
| 무부하 속도 r/분 | 2624 | 1737 | 643 | 474 | 333 | 176 | 127 | 90 | 65 |
| 정격 속도 rAnin | 2101 | 1506 | 557 | 411 | 289 | 153 | 110 | 78 | 56 |
| 정격 토크 N.m | 0.17 | 0.23 | 0.57 | 0.77 | 1.1 | 1.9 | 2.5 | 2.5 | 2.5 |
| 최대. 단시간 최대 허용 하중 N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 |
