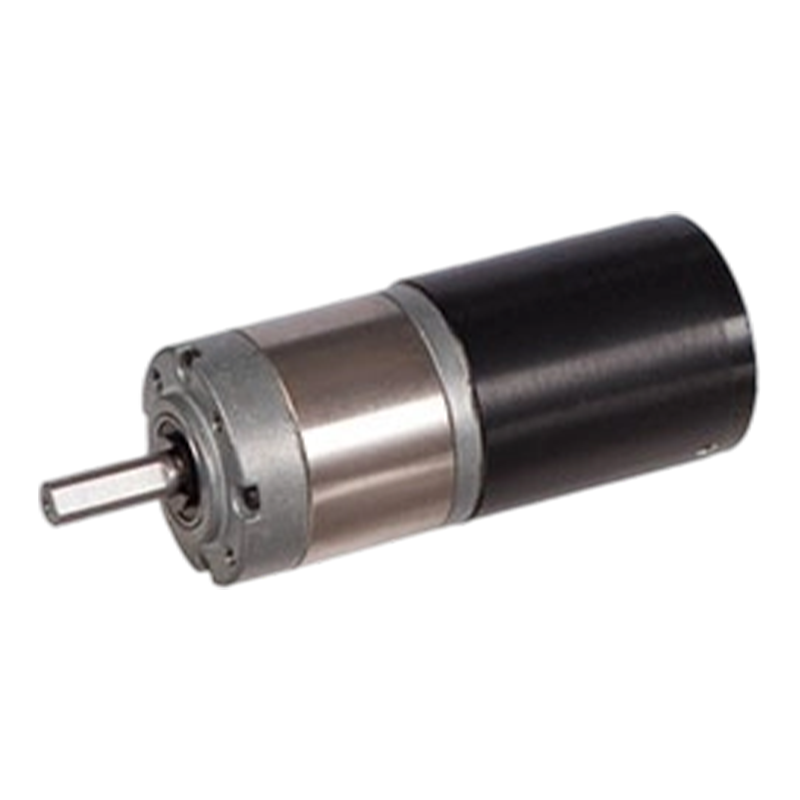

32JXE30K/33ZWN38 외부 직경이 32mm인 브러시리스 DC 유성 기어 모터는 콤팩트하고 높은 토크 출력을 결합합니다. 다양한 에너지 효율 시나리오에 적합한 12V/24V 이중 전압을 지원합니다.
플래닛 휠과 썬 휠, 톱니 링 사이의 맞물림은 비교적 부드럽고 고정밀 기어 처리 기술은 변속기 소음을 효과적으로 줄일 수 있으며 작동 중 소음은 일반적으로 40-60 데시벨 미만으로 제어할 수 있습니다. 브러시리스 모터에는 브러시 및 정류자와 같이 쉽게 마모되는 부품이 없어 브러시 마모로 인한 모터 고장을 줄이고 모터의 신뢰성과 서비스 수명을 향상하며 평균 문제 없는 작동 시간은 20,000-30,000시간에 달할 수 있습니다.
+86 0579-86817938-836
32mm OD 유성 기어박스,
허용 하중 범위: 0.3N.m~3.0N.m
| 유형 | 극 수 | 단계 수 | 전압 VDC | 무부하 속도 r/min | 정격 속도 r/min | 정격 토크 mN.m | 정격 출력 | 리크 | 피크 전류 | 라인간 저항 | 라인간 인덕턴스 |
| 33ZWN38-2445 | 4 | 3 | 24 | 4500 | 3000 | 22 | 7 | 66 | 0.64 | 14.2 | 7 |
| 감속비 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 |
| 기어열 수 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |

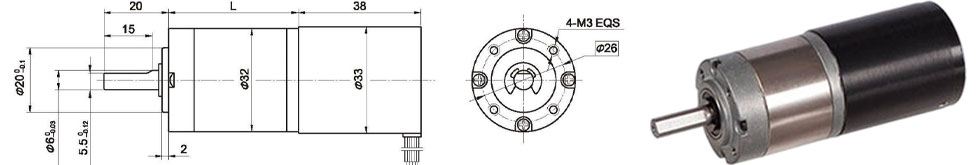

| 길이(L) mm | 25.7 | 25.7 | 32.8 | 32.8 | 32.8 | 39.7 | 39.7 | 39.7 | 39.7 | 46.6 | 46.6 | 46.6 |
| 무부하 속도 r/분 | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 32 | 24 | 17 | 12 |
| 정격 속도 rAnin | 809 | 579 | 214 | 158 | 111 | 59 | 42 | 30 | 22 | 16 | 11 | 8.1 |
| 정격 토크 N.m | 0.073 | 0.1 | 0.25 | 0.34 | 0.48 | 0.82 | 1.1 | 1.6 | 2.2 | 2.7 | 3 | 3 |
| 최대. 단시간 최대 허용 하중 N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 |
