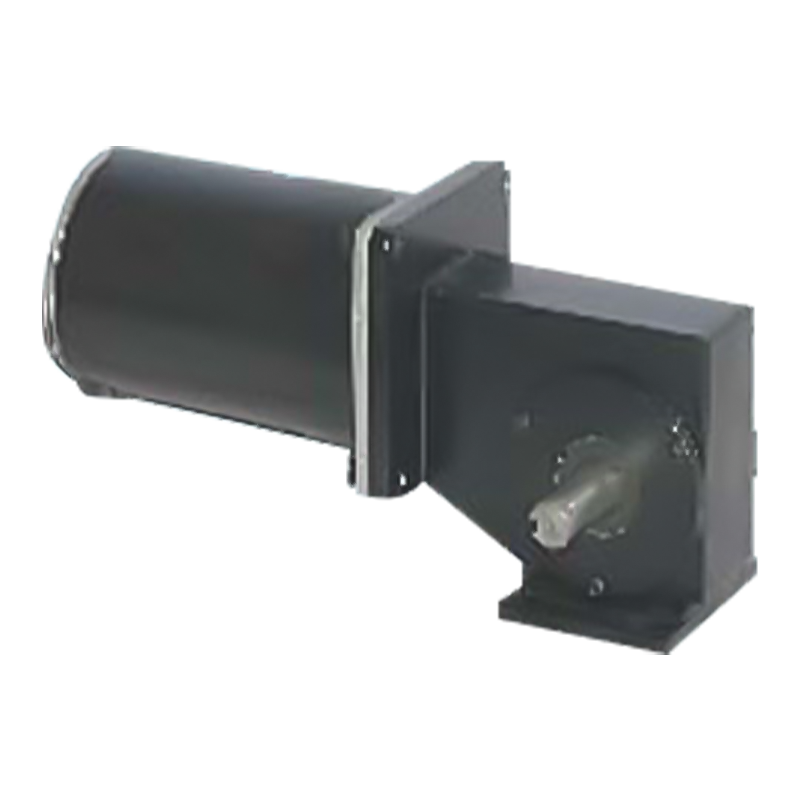

제품 90JW/83ZY125의 외경은 90mm이고 무부하 전류는 2000-3000RPM입니다. 모든 롤링 베어링 구성을 사용하면 왼쪽 샤프트, 오른쪽 샤프트, 중공 샤프트를 제공할 수 있습니다. 중공 출력축은 고객이 출력축의 길이, 형태, 방향을 다양하게 구성할 수 있습니다.
웜의 나선형 리프트 각도가 맞물림 표면의 등가 마찰 각도보다 작을 때 웜 기어 메커니즘은 자동 잠금 기능을 갖습니다. 즉, 웜은 웜 기어를 회전시킬 수만 있고 웜 휠은 웜을 회전시킬 수 없습니다. 이 기능은 리프팅 장비, 자동문 등과 같이 반전 보호가 필요한 응용 분야에서 브러시 웜 모터를 유리하게 만듭니다. 합리적인 설계 및 윤활 조건에서 브러시 웜 기어 모터의 웜 기어 전송 효율은 약 70%-90%에 도달할 수 있으며, 이는 모터의 전기 에너지를 기계 에너지로 효과적으로 변환하고 에너지 손실을 줄일 수 있습니다.
+86 0579-86817938-836
허용 하중 범위: 20N.m

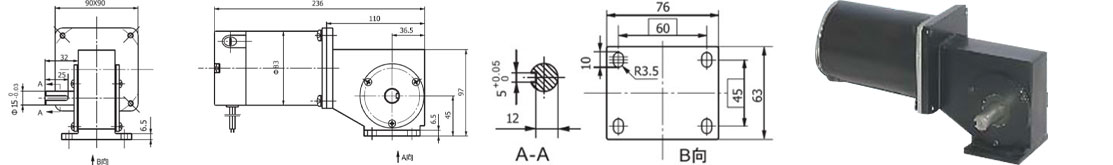

1, 모두 볼 베어링이 장착되어 있으며 왼쪽, 오른쪽 또는 중공 출력 샤프트를 사용할 수 있습니다.
2, 고객은 중공축 내에 다양한 길이, 모양 또는 방향의 출력 샤프트를 장착할 수 있습니다.
비고: 표준 제품은 왼쪽 출력 샤프트입니다. 요청 시 오른쪽 출력 샤프트를 사용할 수 있습니다.
| 유형 | 정격전압 VDC | 무부하 속도 r/min | 무부하 전류 A | 정격 속도 r/min | 정격 토크 N.m | 출력 전력 W | 정격 전류 A | 스톨 토크 N.m | 스톨 전류 A |
| 83ZY125-2420 | 24 | 2000 | 0.8 | 1700 | 0.24 | 42 | 3.5 | 1.6 | 17 |
| 83ZY125-2430 | 24 | 3000 | 0.9 | 2500 | 0.3 | 77 | 4.6 | 1.8 | 20 |
| 감속비 | 50 | 40 | 32 | 25 | 16 | 12.5 |
| 스레드 수 | 1 | 1 | 1 | 1 | 2 | 2 |
| 무부하 속도 r/min | 40 | 50 | 62 | 80 | 125 | 160 |
| 정격 속도 r/min | 30 | 37 | 46 | 60 | 93 | 120 |
| 정격 토크 N.m | 8.4 | 6.7 | 5.3 | 4.2 | 3 | 2.4 |
| 허용하중 N.m | 20 | 20 | 20 | 20 | 10 | 10 |
| 감속비 | 50 | 40 | 32 | 25 | 16 | 12.5 |
| 스레드 수 | 1 | 1 | 1 | 1 | 2 | 2 |
| 무부하 속도 r/min | 60 | 75 | 93 | 120 | 187 | 240 |
| 정격 속도 r/min | 46 | 57 | 71 | 92 | 143 | 184 |
| 정격 토크 N.m | 10.5 | 8.4 | 6.7 | 5.2 | 3.8 | 3 |
| 허용하중 N.m | 20 | 20 | 20 | 20 | 10 | 10 |
