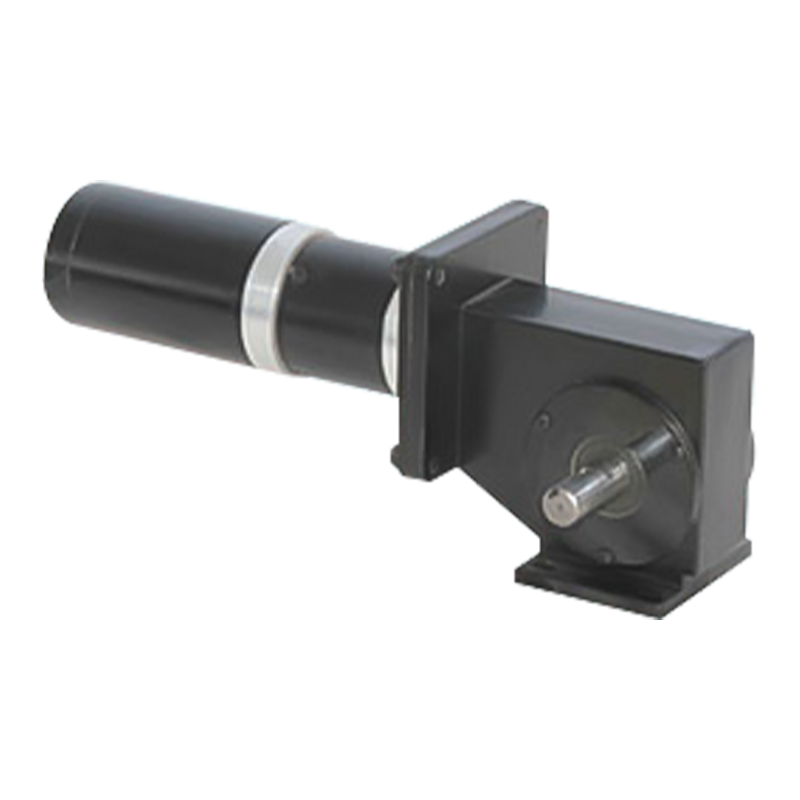

90JW/60JX/60ZY 영구 자석 DC 터빈 감속기는 혼합 구성이며 웜 기어 감속기 앞에는 60JX 기어 감속기, 60ZY DC 모터로 구성되어 총 변속비를 높이고 더 낮은 속도를 얻습니다. 총 감속비는 두 감속기의 감속비를 곱한 것입니다.
웜 기어 변속기는 일반적으로 5-80 이상 사이의 더 큰 변속비를 달성할 수 있으므로 브러시 웜 기어 모터는 모터의 고속 저토크 출력을 저속 고토크 출력으로 변환하여 다양한 장비의 변속기 요구 사항을 충족할 수 있습니다. 웜 기어 메커니즘은 컴팩트한 구조의 특성을 가지며 작은 공간에서 큰 변속비를 달성할 수 있으므로 브러시 웜 기어 모터의 전체 부피가 작고 제한된 공간의 장비에 쉽게 설치할 수 있습니다. 변속기 과정에서 웜 기어와 웜 톱니 표면 사이의 접촉이 연속적이고 변속기가 부드럽고 소음이 적으며 장비가 보다 안정적인 출력을 제공할 수 있어 원활한 작동에 대한 요구 사항이 높은 경우에 적합합니다.
+86 0579-86817938-836
허용 하중 범위: 20N.m
혼합 구성인 60OD 유성기어박스와 600D PMDC 모터를 웜기어박스 전면에 장착해 전체 구동비를 높이고 저속을 구현했다. 총 비율은 두 기어비의 곱과 같습니다.
비고:표준품은 좌측 출력축, 우측 출력축은 요청 시 제작 가능합니다.
| 정격속도(r/min) | 14 | 11 | 8 | 6 | 4 | 2 |
| 정격토크(N.m) | 9 | 12 | 20 | 20 | 20 | 20 |
| 웜기어박스 비율 | 1:25 | 1:32 | 1:25 | 1:25 | 1:25 | 1:25 |
| 유성 기어박스 비율 | 1:4.25 | 1:4.25 | 1:13 | 1:18 | 1:15 | 1:47 |
| 합산비율 | 1:106 | 1:136 | 1:325 | 1:450 | 1:375 | 1:1175 |
| DC 모터 | 60ZY105-2420 | 60ZY105-2420 | 60ZY105-2430 | 60ZY105-2430 | 60ZY105-2420 | 60ZY75-2430 |
| 모터 길이 | 110 | 110 | 110 | 110 | 110 | 80 |
| 유성 기어박스 길이 | 45.5 | 45.5 | 45.5 | 45.5 | 45.5 | 56.5 |
