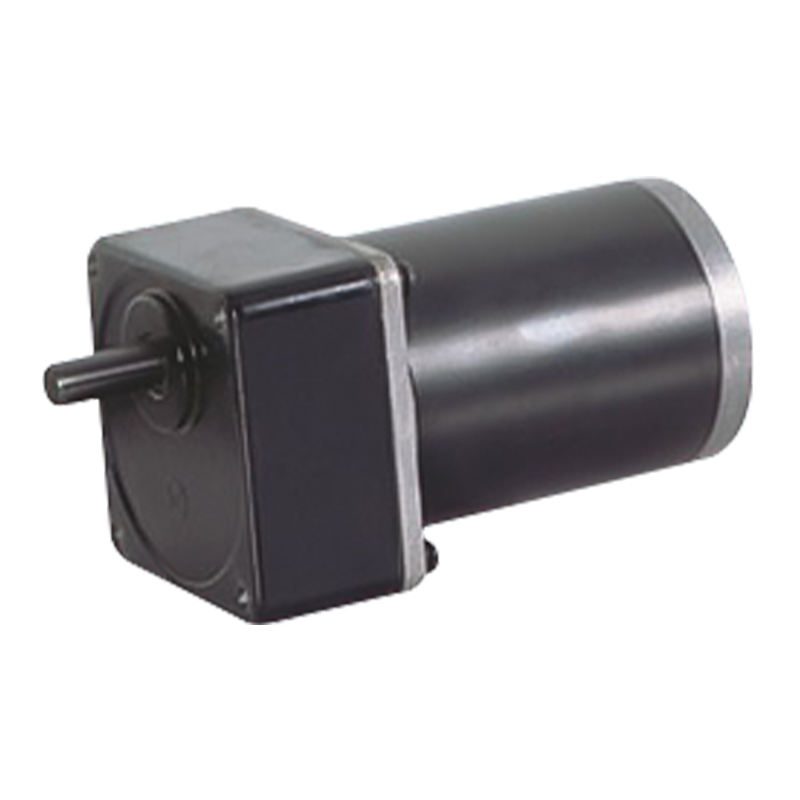

90JB200K/80ZY115 영구자석 DC 기어 모터는 외경 90mm의 동력 장치 그룹으로 20N.m의 토크 부하와 2000-3000RPM의 무부하 속도를 허용합니다.
병렬 기어 메커니즘은 합리적인 기어비 설계를 통해 출력 토크를 증가시킬 수 있으며 로봇, 전기 자동차 등과 같이 큰 토크가 필요한 장비에 적합한 다양한 부하의 요구를 충족할 수 있습니다. 병렬 기어 변속기의 효율이 더 높기 때문에 모터의 동력을 효과적으로 전달하고 에너지 손실을 줄일 수 있으며 높은 에너지 효율이 필요한 일부 경우에 더 적합합니다.
+86 0579-86817938-836
허용 하중 범위: 20N.m

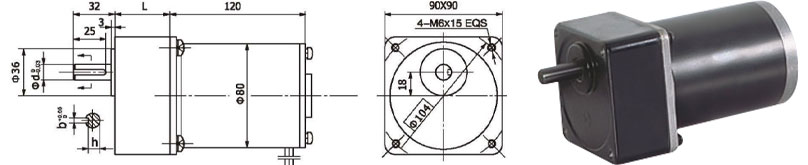

(1) 표준 구성: 직경 d=15, 키홈 b=5, h=12
(2) 선택사항: 직경=12, 키홈 b=4、h=9.5
| 유형 | 정격전압 VDC | 무부하 속도 r/min | 무부하 전류 A | 정격 속도 r/min | 정격 토크 N.m | 출력 전력 W | 정격 전류 A | 스톨 토크 N.m | 스톨 전류 A |

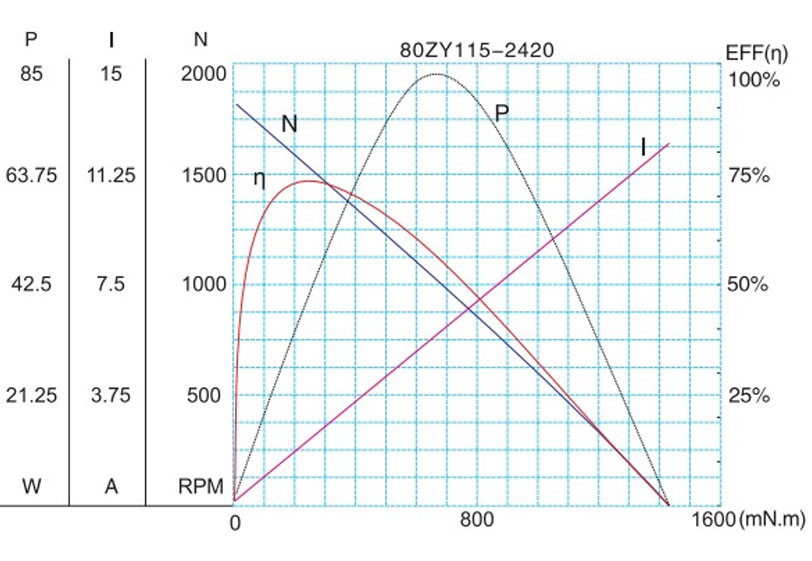

| 80ZY115-2420 | 24 | 2000 | 0.3 | 1700 | 0.32 | 57 | 3.5 | 1.5 | 16 |

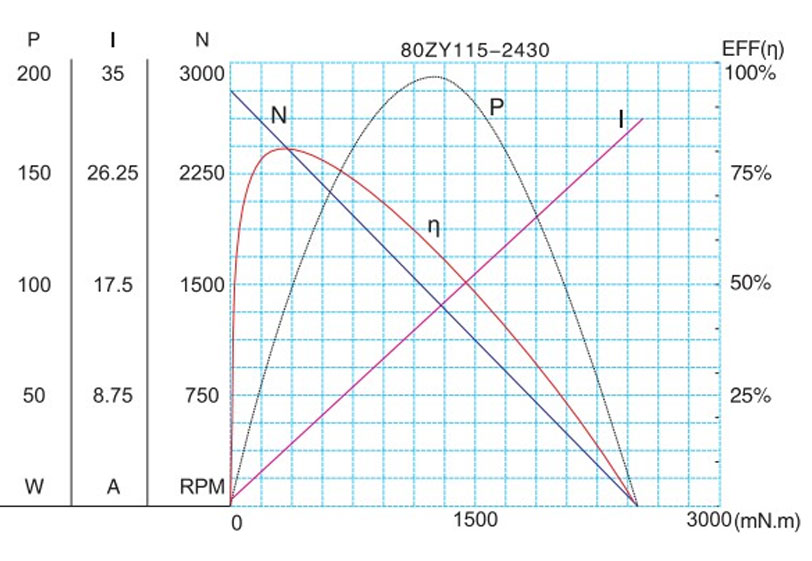

| 80ZY115-2430 | 24 | 3000 | 0.5 | 2600 | 0.44 | 120 | 7.5 | 2 | 33 |
| 감속비 | 3 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 |
| 기어열 수 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
| 길이(L) mm | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| 무부하 속도 r/분 | 667 | 400 | 333 | 267 | 222 | 200 | 160 | 133 | 111 | 100 | 80 | 67 | 56 | 50 | 40 | 33 | 27 |
| 정격 속도 r/분 | 567 | 340 | 283 | 227 | 189 | 170 | 136 | 113 | 94 | 85 | 68 | 57 | 47 | 43 | 34 | 28 | 23 |
| 정격 토크 Nm | 0.86 | 1.3 | 1.6 | 1.9 | 2.3 | 2.6 | 3.2 | 3.9 | 4.2 | 4.7 | 5.8 | 7 | 8.4 | 8.4 | 11 | 13 | 16 |
| 최대. 단시간 최대 허용 하중 Nm | 5 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 20 | 20 | 20 | 20 | 20 | 40 | 40 | 40 | 40 |
| 회전 방향 | CCW | CW | CW | CW | CW | CW | CW | CW | CCW | CCW | CCW | CCW | CCW | CW | CW | CW | CW |
| 감속비 | 3 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 |
| 기어열 수 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
| 길이(L) mm | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| 무부하 속도 r/분 | 1000 | 600 | 500 | 400 | 333 | 300 | 240 | 200 | 167 | 150 | 120 | 100 | 83 | 75 | 60 | 50 | 40 |
| 정격 속도 r/분 | 867 | 520 | 433 | 347 | 289 | 260 | 208 | 173 | 144 | 130 | 104 | 87 | 72 | 65 | 52 | 43 | 35 |
| 정격 토크 Nm | 1.2 | 1.8 | 2.1 | 2.7 | 3 | 3.6 | 4.5 | 5.3 | 5.8 | 6.4 | 8 | 9.6 | 12 | 12 | 15 | 16 | 17 |
| 최대. 단시간 최대 허용 하중 Nm | 5 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 20 | 20 | 20 | 20 | 20 | 40 | 40 | 40 | 40 |
| 회전 방향 | CCW | CW | CW | CW | CW | CW | CW | CW | CCW | CCW | CCW | CCW | CCW | CW | CW | CW | CW |
F-14
기술 매개변수는 사전 통지 없이 변경될 수 있습니다.*
