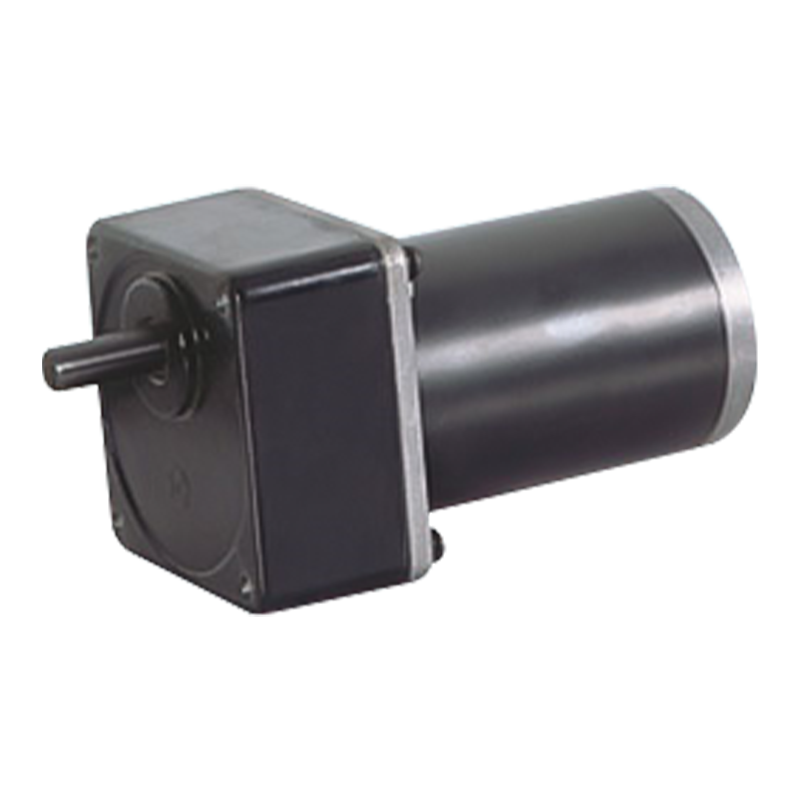

104JB300K/80ZY125는 외경 104mm의 일체형 기어 감속기로 30N.m의 하중을 허용하며 12v/24v의 이중 전압 환경에 적합합니다.
브러시형 병렬 기어 모터는 적절한 위치 센서 및 제어 시스템과 결합되어 보다 정확한 위치 제어를 달성할 수 있습니다. 자동화된 생산 라인의 위치 결정 링크에서 기계 부품을 지정된 위치에 정확하게 위치시킬 수 있어 자동화 수준과 생산 정밀도가 향상됩니다. 평행 샤프트 기어박스의 컴팩트한 구조와 작은 축 크기는 공간이 제한된 시나리오(예: 소형 로봇, 가전제품 등)에 적합합니다. 병렬 기어 변속기는 부드럽고 저소음이며 보다 안정적인 출력을 제공할 수 있으므로 장비가 더욱 안정적이고 안정적으로 작동하며 작동 안정성 요구 사항이 높은 장비에 적합합니다.
+86 0579-86817938-836
허용 하중 범위: 30N.m
104mm 통합 기어박스, 정격 토크 최대 30.0N.m, 합금 구조 강철 기어, 모두 볼 베어링 장착.
| 유형 | 정격전압 VDC | 무부하 속도 r/min | 무부하 전류 A | 정격 속도 r/min | 정격 토크 N.m | 출력 전력 W | 정격 전류 A | 스톨 토크 N.m | 스톨 전류 A |

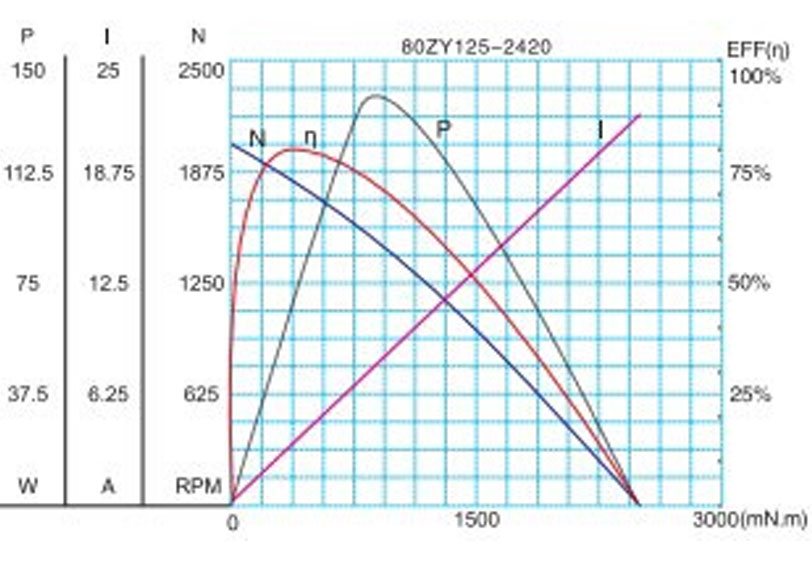

| 80ZY125-2420 | 24 | 2000 | 0.5 | 1700 | 0.64 | 110 | 6 | 2.9 | 27 |

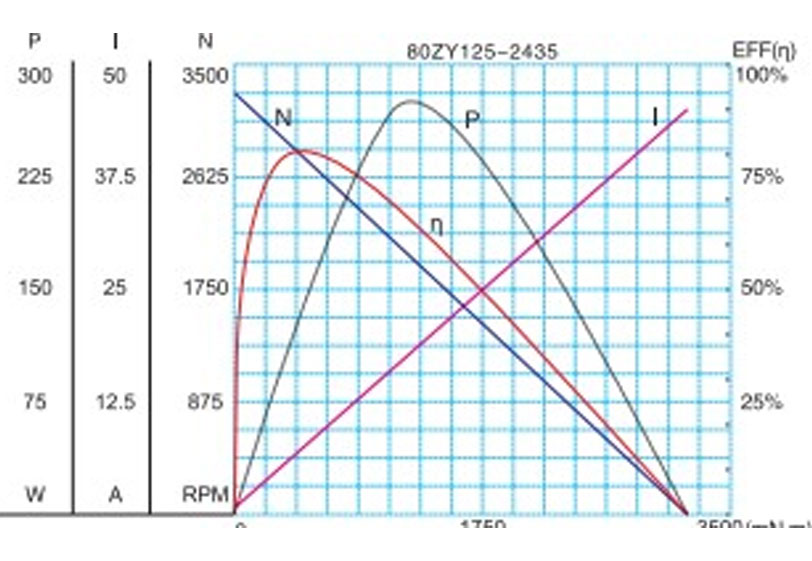

| 80ZY125-2435 | 24 | 3500 | 1.2 | 3000 | 0.7 | 200 | 10 | 3.2 | 45 |
| 감속비 | 3 | 5 | 7.5 | 10 | 12.5 | 20 | 25 | 30 | 50 | 75 |
| 기어열 수 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 |

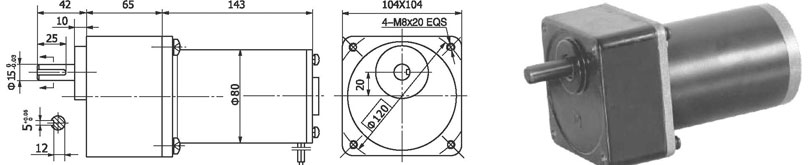

| 길이(L) mm | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 |
| 무부하 속도 r/분 | 667 | 400 | 267 | 160 | 160 | 100 | 80 | 67 | 40 | 27 |
| 정격 속도 r/분 | 567 | 340 | 227 | 136 | 136 | 85 | 68 | 57 | 34 | 23 |
| 정격 토크 Nm | 1.6 | 2.6 | 3.9 | 4.8 | 5.8 | 9.3 | 12 | 14 | 23 | 25 |
| 최대. 단시간 최대 허용 하중 Nm | 10 | 10 | 10 | 30 | 30 | 30 | 30 | 30 | 60 | 60 |
| 회전 방향 | CW | CW | CW | CCW | CCW | CCW | CCW | CCW | CW | CW |
| 감속비 | 3 | 5 | 7.5 | 10 | 12.5 | 20 | 25 | 30 | 50 | 75 |
| 기어열 수 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 |
| 길이(L) mm | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 |
| 무부하 속도 r/분 | 1167 | 700 | 467 | 350 | 280 | 175 | 140 | 117 | 70 | 47 |
| 정격 속도 r/분 | 1000 | 600 | 400 | 300 | 240 | 150 | 120 | 100 | 60 | 40 |
| 정격 토크 Nm | 1.9 | 3.2 | 4.3 | 5.1 | 6.4 | 10 | 13 | 15 | 26 | 30 |
| 최대. 단시간 최대 허용 하중 Nm | 10 | 10 | 10 | 30 | 30 | 30 | 30 | 30 | 60 | 60 |
| 회전 방향 | CW | CW | CW | CCW | CCW | CCW | CCW | CCW | CW | CW |
F-15
기술 매개변수는 사전 통지 없이 변경될 수 있습니다.*
