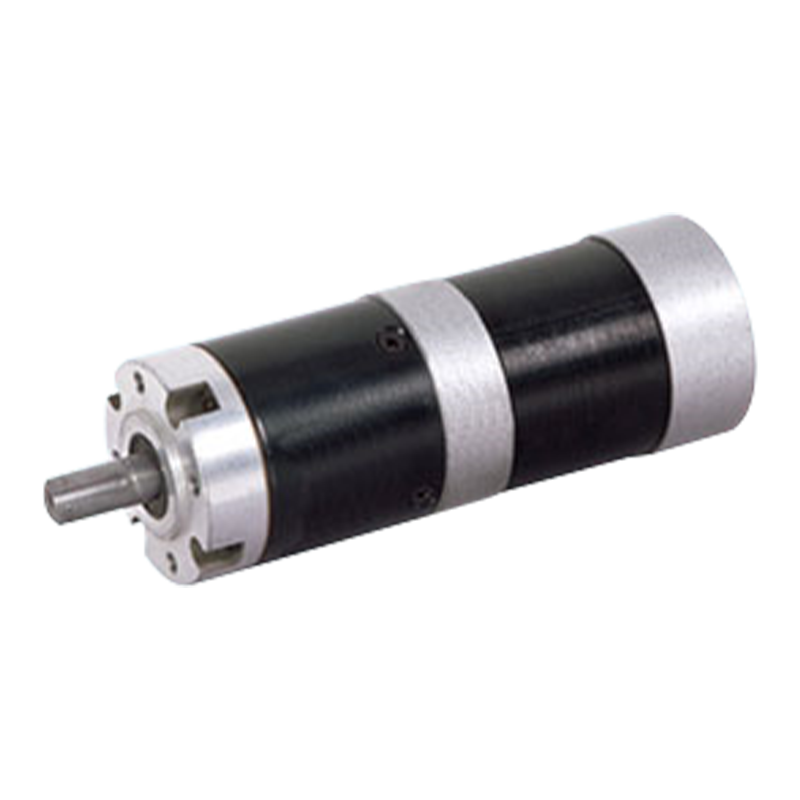

56JX200K/57ZWN75는 금속 내부 링 설계를 사용하여 12v/24v의 이중 전압 환경에 적합한 외경 56mm의 컴팩트한 전원 장치입니다.
로터는 더 얇고 가벼운 영구자석을 사용하며, 유성기어의 콤팩트한 레이아웃과 결합되어 전체 구조가 더 작아졌습니다. 스파크리스 기능은 전자파 간섭을 줄여 장기간 연속 작동이 필요한 정밀 기기 및 산업 환경에 적합합니다. 높은 동적 반응과 컴팩트한 디자인으로 정확한 그립감을 제공합니다.
+86 0579-86817938-836

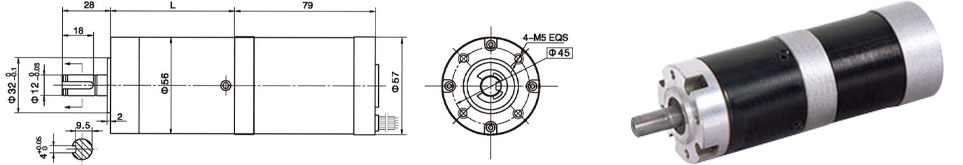

56mm OD 표준 기어박스,(오일 씰 포함)
허용 하중 범위: 2N.m~20N.m
| 유형 | 정격전압 VDC | 무부하 속도 r/min | 무부하 전류 A | 정격 속도 r/min | 정격 토크 mN.m | 출력 전력 W | 정격 전류 A |
| 57ZWN75-2420 | 24 | 2000 | 450 | 1200 | 300 | 40 | 2.8 |
| 57ZWN75-2430 | 24 | 3000 | 400 | 2000 | 300 | 60 | 4 |
| 감속비 | 3.6 | 4.25 | 13 | 15 | 18 | 32 | 47 | 55 | 65 | 76 |
| 기어열 수 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 |
| 길이(L) mm | 41 | 41 | 53 | 53 | 53 | 53 | 64 | 64 | 64 | 64 |
| 무부하 속도 r/분 | 556 | 471 | 154 | 133 | 111 | 63 | 43 | 36 | 31 | 26 |
| 정격 속도 rAnin | 333 | 282 | 92 | 80 | 67 | 38 | 26 | 22 | 18 | 16 |
| 정격 토크 N.m | 1 | 1.1 | 3.2 | 3.6 | 4.4 | 7.8 | 10 | 12 | 14 | 17 |
| 최대. 단시간 최대 허용 하중 N.m | 6 | 6 | 25 | 25 | 25 | 25 | 50 | 50 | 50 | 50 |
| 감속비 | 3.6 | 4.25 | 13 | 15 | 18 | 32 | 47 | 55 | 65 | 76 |
| 기어열 수 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 |
| 길이(L) mm | 41 | 41 | 53 | 53 | 53 | 53 | 64 | 64 | 64 | 64 |
| 무부하 속도 r/분 | 833 | 706 | 231 | 200 | 167 | 94 | 64 | 55 | 46 | 39 |
| 정격 속도 rAnin | 556 | 471 | 154 | 133 | 111 | 63 | 43 | 36 | 31 | 26 |
| 정격 토크 N.m | 1 | 1.1 | 3.2 | 3.6 | 4.4 | 7.8 | 10 | 12 | 14 | 17 |
| 최대. 단시간 최대 허용 하중 N.m | 6 | 6 | 25 | 25 | 25 | 25 | 50 | 50 | 50 | 50 |
