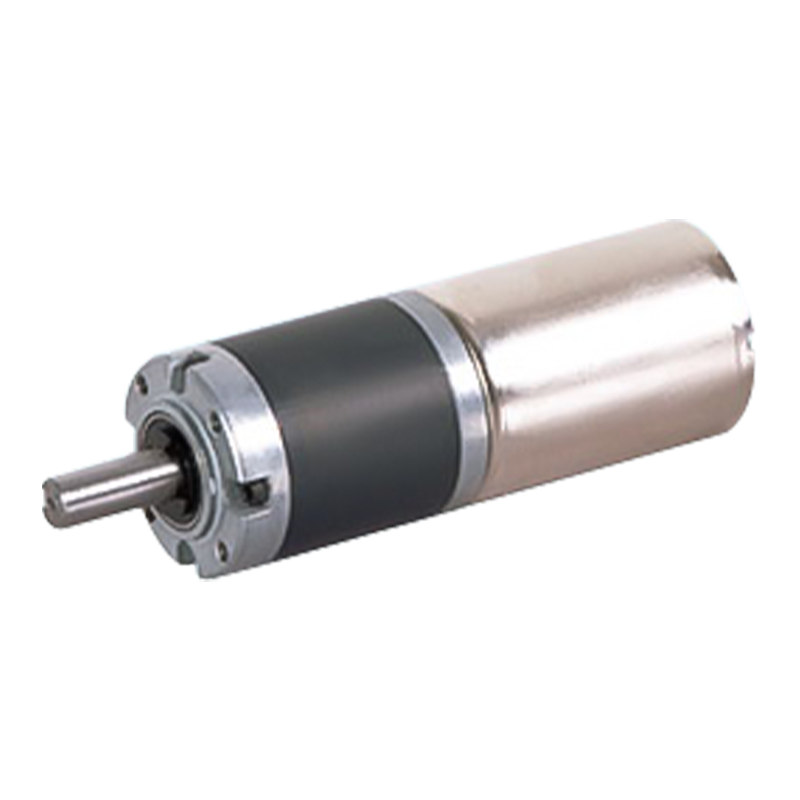

42JXGT200K/42ZWNP59는 고정밀 및 저잡음 애플리케이션을 위해 설계된 고성능 제품입니다. 허용 토크 범위는 2N.m ~ 15N.m이며 다양한 산업 자동화 장비 및 정밀 기계에 적합합니다.
전통적인 기계적 정류를 대체하기 위해 전자 정류를 사용하면 브러시와 정류자 사이의 마찰 손실이 줄어들고 회전자는 영구 자석 재료를 사용하고 자기 에너지 제품이 높으며 모터 작동 효율이 높아 브러시 모터에 비해 약 30%-50%를 절약할 수 있습니다. 유성 기어 변속기는 정확한 변속비와 높은 변속 정확도의 특성을 가지며, 유성 기어열 매개변수의 합리적인 설계를 통해 매우 정확한 변속비를 달성할 수 있으며 변속 오류는 일반적으로 ±0.5%-±1% 내에서 제어할 수 있습니다.
+86 0579-86817938-836
42mm OD 유성 기어박스,
허용 하중 범위: 2N.m~15N.m
3상 10극 브러시리스 DC 모터, 외부 드라이버 포함
| 유형 | 극 수 | 위상 수 | 정격전압 VDC | 무부하 속도 r/min | 정격 속도 r/min | 정격 토크 mN.m | 정격 전류 A | 출력 전력 W |
| 42ZWNP59-2440 | 10 | 3 | 24 | 4000 | 3000 | 68 | 1.2 | 21 |
| 감속비 | 4.44 | 17 | 22 | 65 | 83 | 106 | 247 | 316 | 403 | 515 |
| 기어열 수 | 1 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |

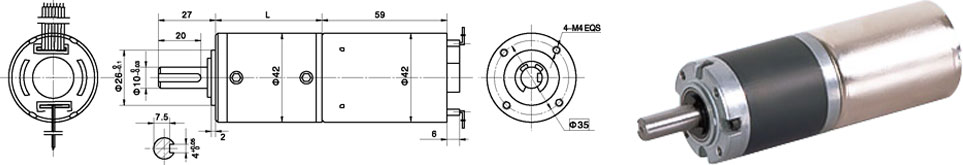

| 길이(L) mm | 37.5 | 48 | 48 | 58.3 | 58.3 | 58.3 | 68.6 | 68.6 | 68.6 | 68.6 |
| 무부하 속도 r/분 | 901 | 235 | 182 | 62 | 48 | 38 | 16 | 13 | 10 | 7.8 |
| 정격 속도 rAnin | 676 | 176 | 136 | 46 | 36 | 28 | 12 | 9 | 7 | 5.8 |
| 정격 토크 N.m | 0.27 | 0.94 | 1.2 | 3.2 | 4.1 | 5.3 | 11 | 14 | 18 | 20 |
| 최대. 단시간 최대 허용 하중 N.m | 6 | 25 | 25 | 50 | 50 | 50 | 60 | 60 | 60 | 60 |
