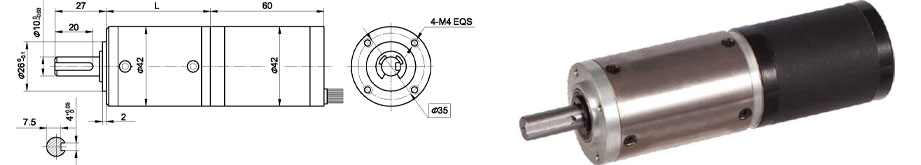

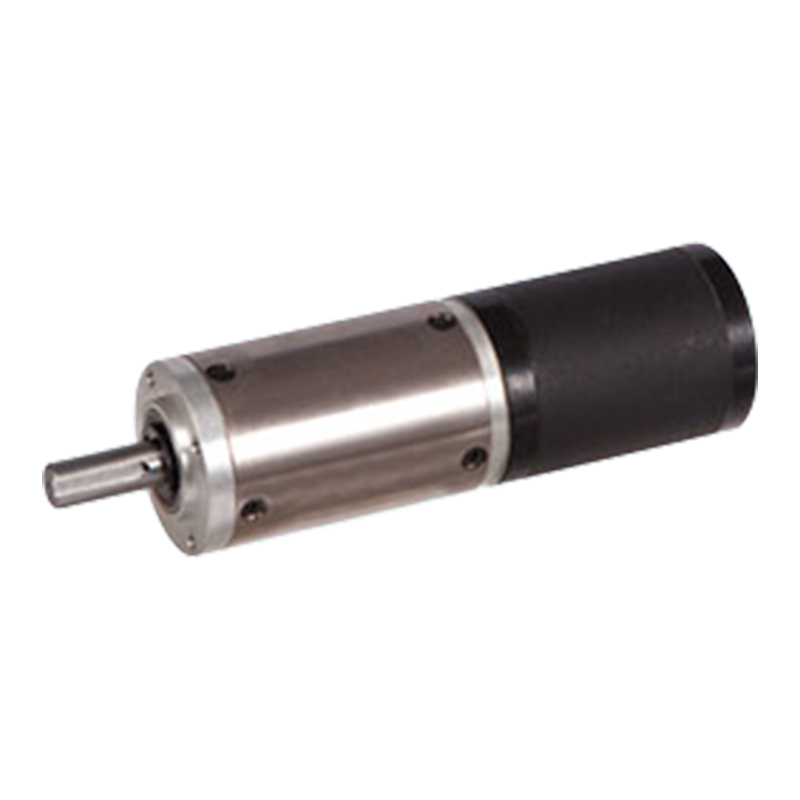

42JXGT200K/42ZWN60은 금속 내부 링 설계를 사용하여 12v/24v의 이중 전압 환경에 적합한 외경 42mm의 컴팩트한 전원 장치입니다.
기어 변속기에서 유성 휠과 썬 휠 및 톱니 링 사이의 맞물림은 비교적 부드럽고 고정밀 기어 처리 기술은 변속기 소음을 효과적으로 줄일 수 있으며 작동 중 소음은 일반적으로 40-60 데시벨 미만으로 제어할 수 있습니다. 유성 기어 변속기 구조는 콤팩트하고 기어는 고강도 합금강으로 만들어졌으며 담금질, 연삭 및 기타 공정 후 강도와 내마모성이 뛰어나 큰 충격 하중과 긴 작동 수명을 견딜 수 있습니다.
+86 0579-86817938-836
42mm OD 유성 기어박스,
허용 하중 범위: 2N.m~20N.m
| 유형 | 극 수 | 위상 수 | 정격전압 VDC | 무부하 속도 r/min | 정격 속도 r/min | 정격 토크 mN.m | 정격 전력 W | 리크 토크 mN.m | 피크 전류 A | 라인 간 저항 옴 | 라인-라인 인덕턴스 mH |
| 42ZWN60-2430 | 8 | 3 | 24 | 3000 | 2100 | 50 | 11 | 150 | 2.6 | 6 | 6.4 |
| 감속비 | 65 | 83 | 83 | 247 | 247 | 403 | 515 | 944 |
| 기어열 수 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 |
| 길이(L) mm | 58.3 | 58.3 | 58.3 | 68.6 | 68.6 | 68.6 | 68.6 | 78.9 |
| 무부하 속도 r/분 | 46 | 36 | 36 | 12 | 12 | 7.4 | 5.8 | 3.2 |
| 정격 속도 rAnin | 32 | 25 | 25 | 9 | 9 | 5.2 | 4.1 | 2.2 |
| 정격 토크 N.m | 2.4 | 3 | 3 | 8 | 8 | 13 | 17 | 20 |
| 최대. 단시간 최대 허용 하중 N.m | 50 | 50 | 50 | 60 | 60 | 60 | 60 | 60 |
| 유 | 뷔 | 여 | 뷔cc | 하 | Hb | 그는 | 접지 |
| 빨간색 | 브라운 | 블랙 | 블루 | 노란색 | 브라운 | 빨간색 | 녹색 |
| 22AWG UL1007 | 26AWG UL1007 | ||||||
