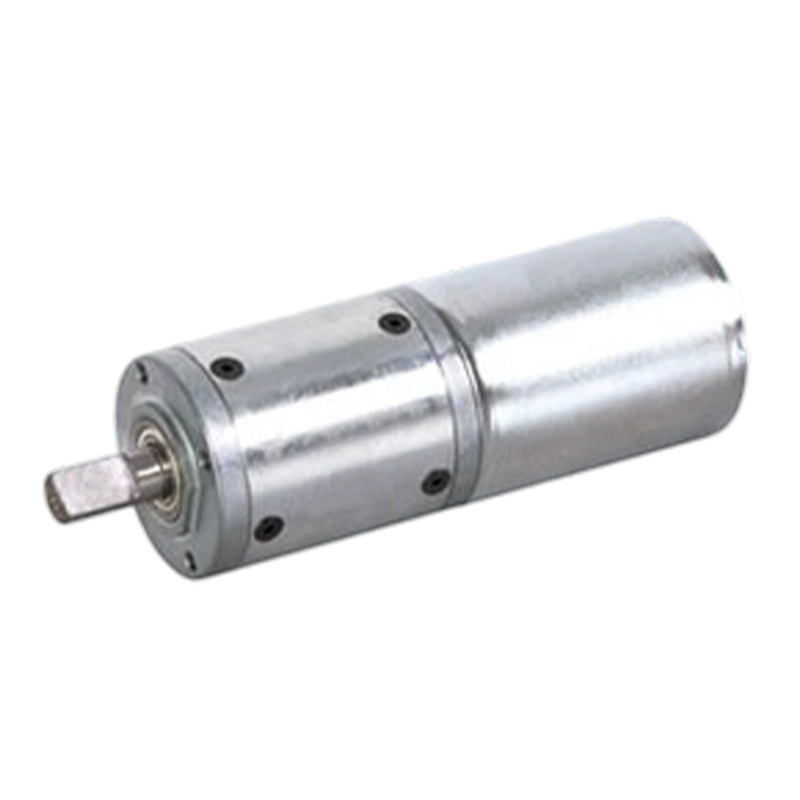

42JX150K/42ZWNP66T는 외경 42mm의 유성 감속기로 2N.m~15N.m의 토크 범위를 허용하며 내부 기어 링 재질은 금속으로 제작되어 12v/24v 이중 전압 환경에 적합합니다.
브러시리스 모터는 브러시가 필요하지 않으며 마모는 주로 베어링에 집중되며 유성 기어 부하 공유 설계는 단일 지점 마모를 줄이고 두 가지의 조합으로 기계적 마모를 크게 줄이고 수명은 수만 시간이며 유지 관리는 금속 내부 기어 링 설계를 사용하여 12v/24v 이중 전압 환경에 적합한 소형 전원 장치의 외경 28mm만 있으면 됩니다.
+86 0579-86817938-836
42mm OD 유성 기어박스,
허용 하중 범위: 2N.m~15N.m
| 유형 | 극수 | 위상 수 | 정격전압 VDC | 무부하 속도 r/min | 정격 속도 r/min | 정격 토크 mN.m | 정격 전류 A | 출력 전력 W |
| 42ZWNP66T-2430 | 8 | 3 | 24 | 3000 | 2600 | 150 | 3.7 | 미정 |
| 감속비 | 3.5 | 14 | 21 | 49 | 84 | 104 | 126 | 156 | 172 | 196 | 212 |
| 기어열 수 | 1 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |

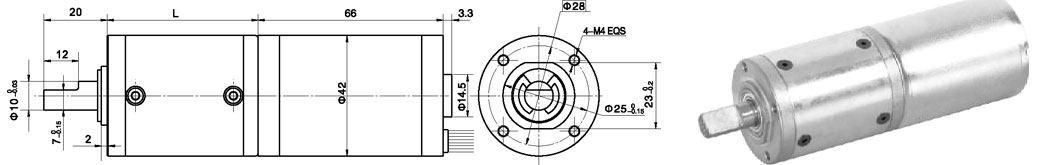

| 길이(L) mm | 32.5 | 39.2 | 39.2 | 46 | 46 | 46 | 46 | 52.5 | 52.5 | 52.5 | 52.5 |
| 무부하 속도 r/분 | 857 | 214 | 143 | 61 | 36 | 29 | 24 | 19 | 17 | 15 | 14 |
| 정격 속도 rAnin | 728 | 182 | 121 | 52 | 30 | 24 | 20 | 16 | 15 | 13 | 12 |
| 정격 토크 N.m | 0.47 | 1.7 | 2.5 | 5.3 | 9.2 | 11.4 | 13.8 | 15.4 | 16.8 | 19 | 20 |
| 최대. 단시간 최대 허용 하중 N.m | 3 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 |
| Vcc | 접지 | F/R | PWM | PG |
| 빨간색 | 블랙 | 녹색 | 화이트 | 노란색 |
| 22AWG UL3266 | 26AWG UL1430 | |||
