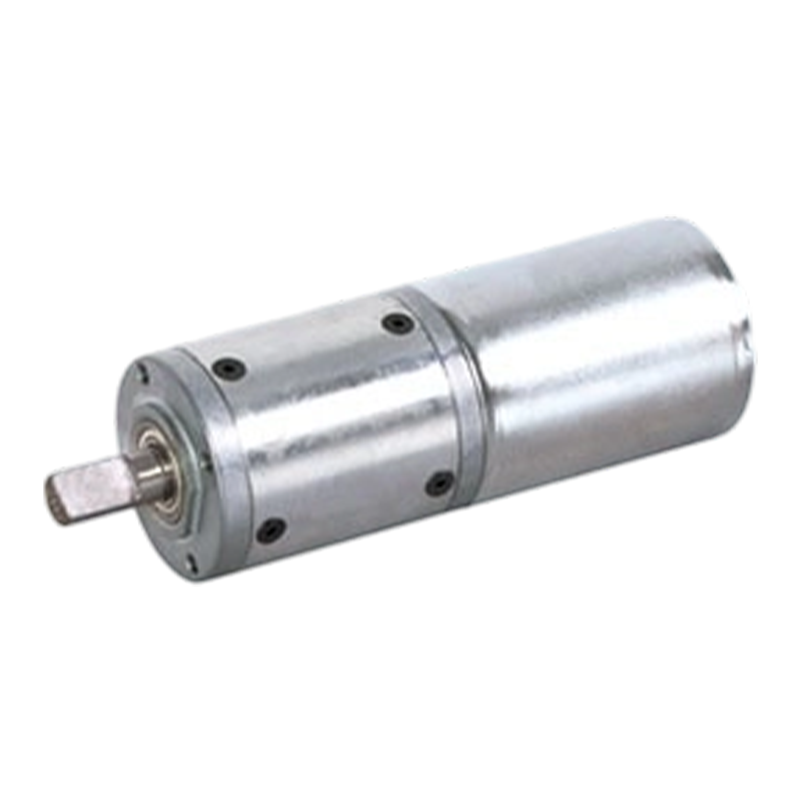

42JX150K/42ZWNP66은 고정밀 및 저소음 애플리케이션을 위해 설계된 고성능 제품입니다. 허용 토크 범위는 2N.m ~ 15N.m이며 다양한 산업 자동화 장비 및 정밀 기계에 적합합니다.
유성 기어 변속기는 정확한 변속비와 높은 변속 정확도의 특성을 가지고 있습니다. 유성 기어열의 매개변수를 합리적으로 설계함으로써 매우 정확한 변속비를 얻을 수 있으며 변속 오류는 일반적으로 ±0.5%-±1% 이내로 제어될 수 있습니다. 브러시리스 모터의 고정자 권선은 일반적으로 여러 가닥의 얇은 와이어로 감겨 있으며 권선의 끝은 짧고 방열 면적은 크며 모터 쉘은 일반적으로 알루미늄 합금 및 열 전도성이 좋은 기타 재료로 만들어져 모터 내부에서 발생하는 열을 효과적으로 발산할 수 있습니다.
+86 0579-86817938-836

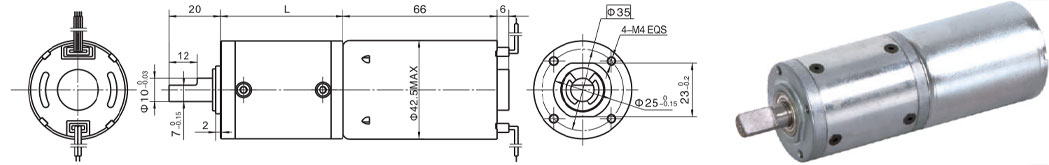

42mm OD 유성 기어박스,
허용 하중 범위: 2N.m~15N.m
3상 10극 브러시리스 DC 모터(드라이버 내장)
| 유형 | 극 수 | 위상 수 | 정격전압 VDC | 무부하 속도 r/min | 정격 속도 r/min | 정격 토크 mN.m | 정격 전류 A | 출력 전력 W |
| 42ZWNP66-2430 | 10 | 3 | 24 | 3000 | 2550 | 80 | 1.1 | 21 |
| 감속비 | 3.5 | 14 | 21 | 49 | 84 | 104 | 126 | 156 | 172 |
| 기어열 수 | 1 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 |
| 길이(L) mm | 32.5 | 39.2 | 39.2 | 46 | 46 | 46 | 46 | 52.5 | 52.5 |
| 무부하 속도 r/분 | 857 | 214 | 143 | 61 | 36 | 29 | 24 | 19 | 17 |
| 정격 속도 rAnin | 728 | 182 | 121 | 52 | 30 | 24 | 20 | 16 | 15 |
| 정격 토크 N.m | 0.25 | 0.9 | 1.3 | 2.8 | 4.9 | 6 | 7.3 | 8.2 | 9 |
| 최대. 단시간 최대 허용 하중 N.m | 3 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 |
