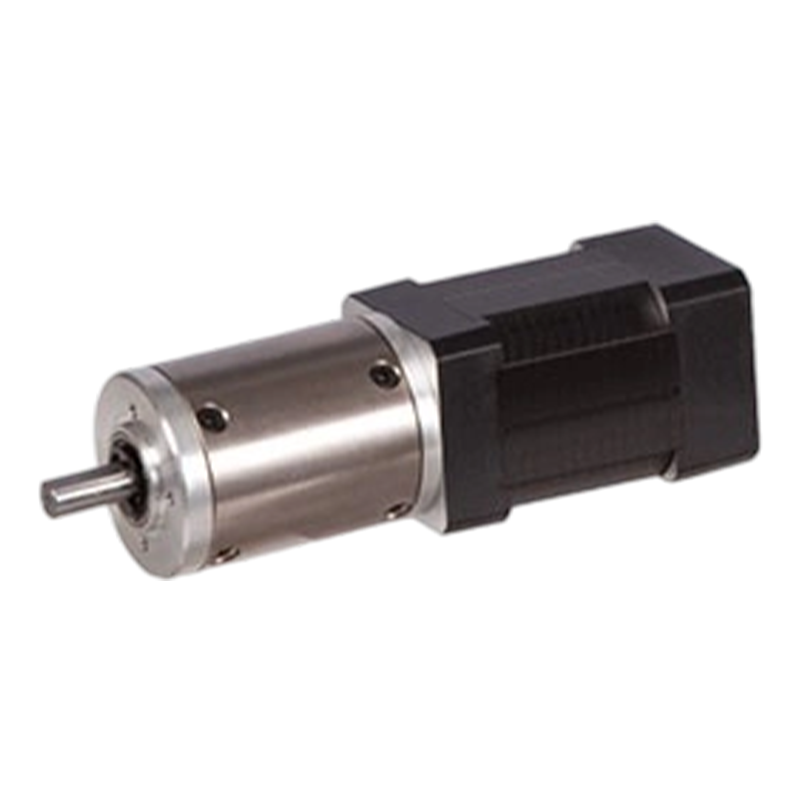

42JX150K/42BL60은 드라이브 내장과 결합된 브러시리스 DC 모터를 사용하는 직경 42mm의 소형 전원 장치입니다. 고정밀 유성기어박스를 장착하여 다양한 가혹한 조건에서도 안정적으로 작동할 수 있으며 높은 출력과 정확도가 요구되는 용도에 적합합니다.
브러시리스 모터 로터는 더 얇고 가벼운 영구 자석을 사용하며 유성 기어의 컴팩트한 레이아웃과 결합되어 전체 구조가 더 작아집니다. 스파크리스 기능은 전자기 간섭을 줄여주며 장기간 연속 작동이 필요한 정밀 기기 및 산업 환경에 적합합니다. 높은 동적 반응과 컴팩트한 디자인으로 정확한 그립감을 제공합니다.
+86 0579-86817938-836
42mm OD 유성 기어박스,
허용 하중 범위: 1N.m~1.5N.m
링기어는 분말금속(형식: 42JXF150K), 금속형(형식: 42JXE150K) 두 가지 재질 중에서 선택할 수 있습니다.
| 유형 | 극 수 | 위상 수 | 정격전압 VDC | 무부하 속도 r/min | 정격 속도 r/min | 정격 토크 mN.m | 정격 전력 W | 리크 토크 mN.m | 피크 전류 A | 선간 저항(옴) | 라인-라인 인덕턴스 mH |
| 42BL60-2440 | 10 | 3 | 24 | 4000 | 3000 | 160 | 50 | 650 | 11.8 | 1.1 | 0.96 |
| 감속비 | 3.5 | 14 | 21 | 49 | 84 | 104 | 126 |
| 기어열 수 | 1 | 2 | 2 | 3 | 3 | 3 | 3 |

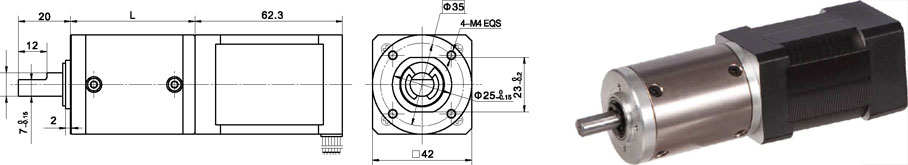

| 길이(L) mm | 32.5 | 39.2 | 39.2 | 46 | 46 | 46 | 46 |
| 무부하 속도 r/분 | 1143 | 286 | 190 | 82 | 48 | 38 | 32 |
| 정격 속도 rAnin | 857 | 214 | 143 | 61 | 36 | 29 | 24 |
| 정격 토크 N.m | 0.5 | 1.8 | 2.7 | 5.7 | 9.8 | 12 | 14.7 |
| 최대. 단시간 최대 허용 하중 N.m | 3 | 12 | 12 | 25 | 25 | 25 | 25 |
