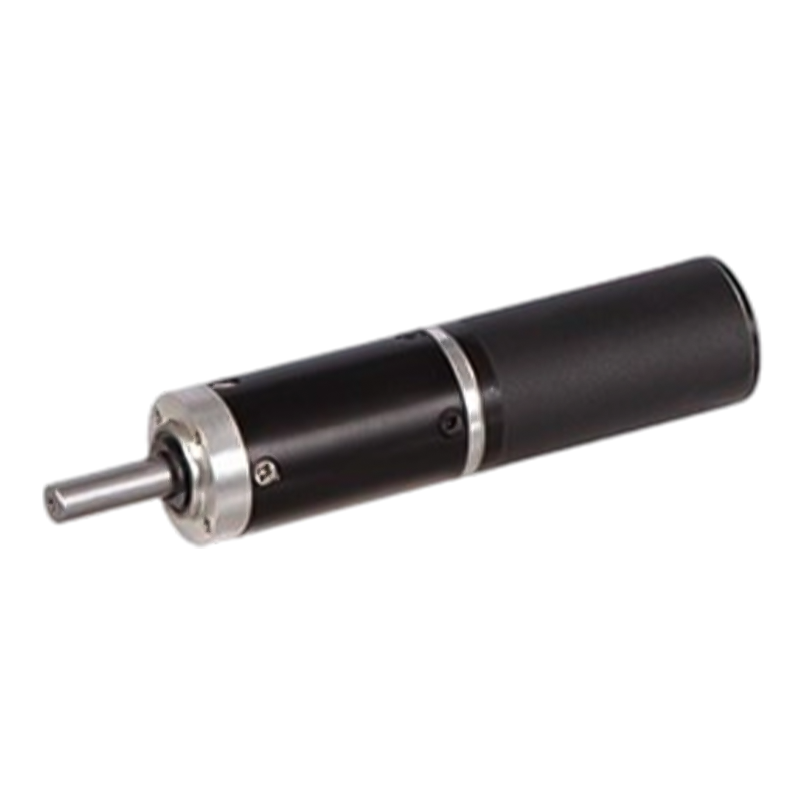

브러시리스 DC 유성 기어 모터 22JX10K/22ZWN45는 외경 22mm의 금속 내부 링을 사용하여 0.05N.m~0.5N.m의 토크 범위와 7000RPM의 무부하 속도를 허용합니다.
다단계 기어 맞물림을 통해 작은 체적(예: 4단계에서 최대 9000:1)으로 높은 감속비를 달성할 수 있으며 출력 토크가 크고 균등하게 분배되어 로봇 조인트 및 자동화 장비와 같은 공간이 제한된 시나리오에 적합합니다. 브러시리스 모터 로터는 더 얇고 가벼운 영구자석을 사용하며, 유성기어의 콤팩트한 레이아웃과 결합되어 전체 구조가 더 작아졌습니다.
+86 0579-86817938-836
22mm OD 유성 기어박스,
허용 하중 범위: 0.05N.m~0.5N.m
3상 10극 브러시리스 DC 모터, 외부 드라이버 포함
| 유형 | 극수 | 단계 수 | 전압 VDC | 무부하 속도 r/min | 속도 r/분 | 토크 mN.m | 전력 W | 토크 mN.m | 현재 A | 선간 저항(옴) | 라인-라인 인덕턴스 mH |
| 22ZWN45-2470 | 8 | 3 | 24 | 7000 | 4600 | 8 | 3.8 | 21 | 1.1 | 23 | 6.2 |
| 감속비 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 |
| 기어열 수 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |

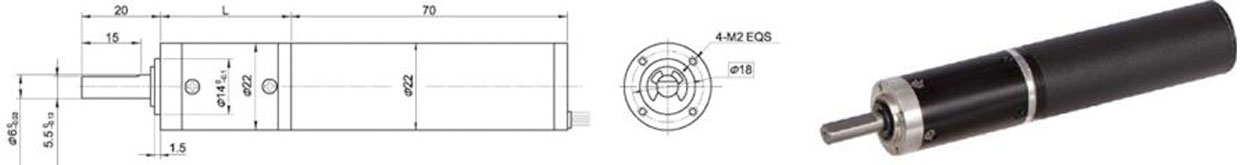

| 길이(L) mm | 24.4 | 24.4 | 33 | 33 | 31 | 41.5 | 41.5 | 41.5 | 41.5 | 49.8 | 49.8 | 49.8 |
| 무부하 속도 r/분 | 1887 | 1351 | 500 | 368 | 259 | 137 | 99 | 70 | 50 | 37 | 27 | 19 |
| 정격 속도 rAnin | 1240 | 888 | 329 | 242 | 170 | 90 | 65 | 46 | 33 | 24 | 17 | 12 |
| 정격 토크 N.m | 0.027 | 0.037 | 0.091 | 0.12 | 0.17 | 0.3 | 0.41 | 0.58 | 0.8 | 1 | 1 | 1 |
| 최대. 단시간 최대 허용 하중 N.m | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 |
