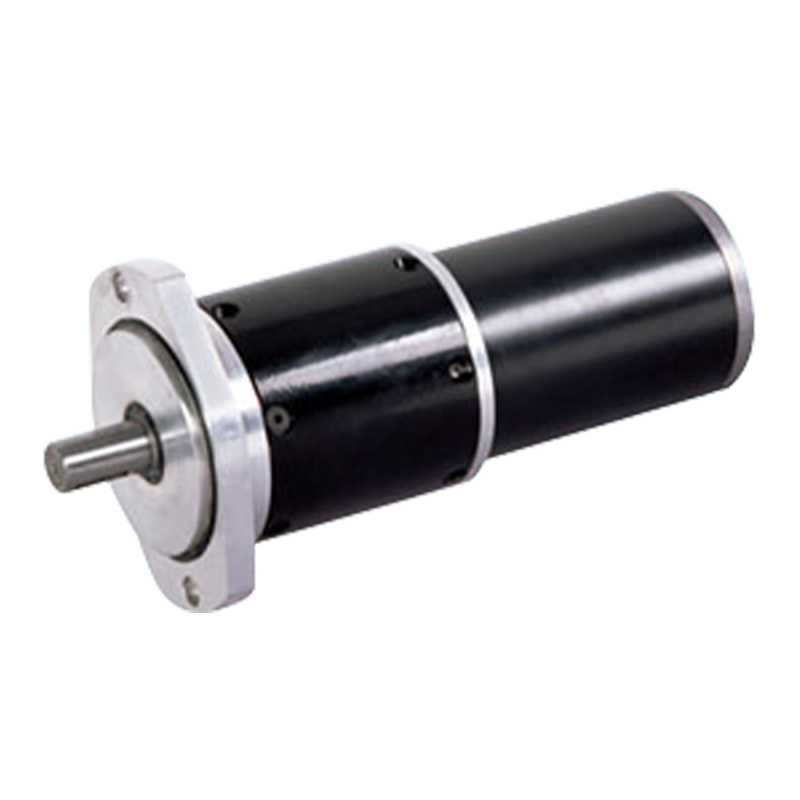

92JX4500K/80ZY170은 외경 92mm의 컴팩트한 동력 장치로, 토크 범위 450N.m~92mm, 무부하 속도 1500~2000rpm을 허용합니다.
높은 전달 효율, 동력 전달 시 유성 기어 전달, 여러 기어가 동시에 맞물림, 균일한 하중 분배로 인해 전달 효율이 상대적으로 높습니다. 정상적인 상황에서 브러시형 유성 기어 모터는 정격 부하 범위 내에서 높은 효율을 유지하고 에너지 손실을 줄일 수 있습니다.
브러시와 정류자 사이에 마찰 손실이 있지만 제품의 에너지 변환 효율이 더 좋습니다. 특히 중저속 및 높은 토크의 작업 조건에서 유성 기어 감속기와 합리적으로 일치시킨 후 전체 에너지 변환 효율이 응용 시나리오의 요구 사항을 충족할 수 있으므로 효율성 이점이 더욱 분명해집니다.
+86 0579-86817938-836
92mm OD 유성 감속기,
허용 하중 범위: 450N.m
| 유형 | 정격전압 VDC | 무부하 속도 r/min | 무부하 전류 A | 정격 속도 r/min | 정격 토크 N.m | 출력 전력 W | 정격 전류 A | 스톨 토크 N.m | 스톨 전류 A |

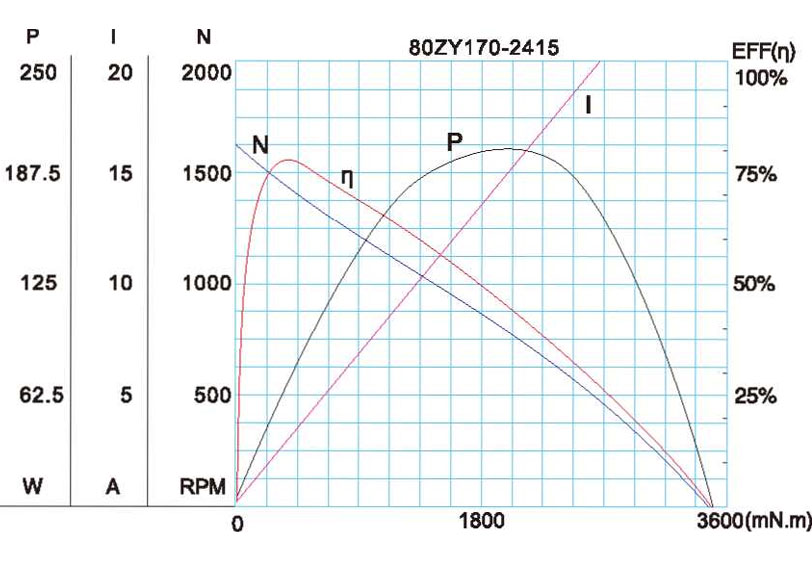

| 80ZY170-2415 | 24 | 1500 | 0.5 | 1250 | 0.8 | 105 | 7 | 3.5 | 24 |

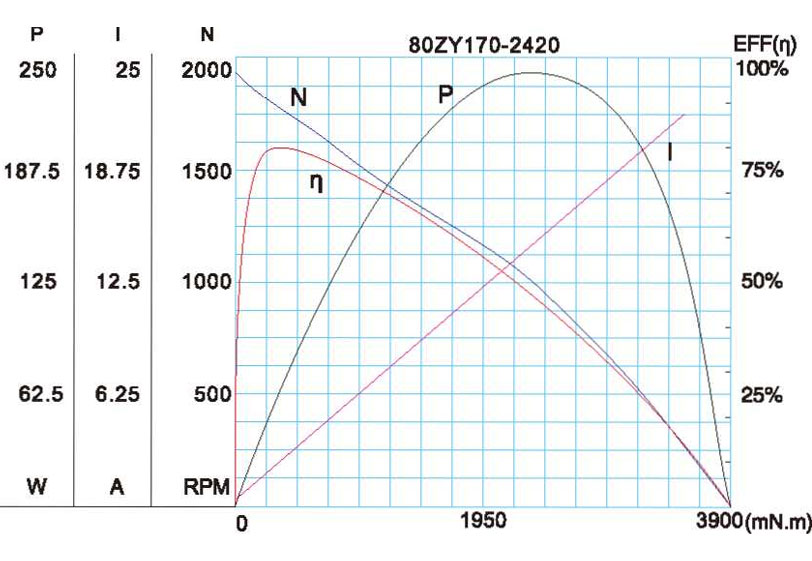

| 80ZY170-2420 | 24 | 2000 | 0.6 | 1600 | 0.9 | 150 | 9 | 4 | 30 |
| 감속비 | 95 | 135 | 239 | 387 | 422 | 506 | 576 | 717 | 772 |
| 기어열 수 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |

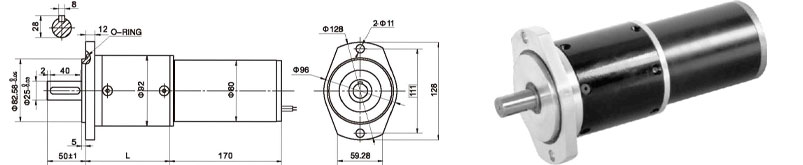

| 길이(L) mm | 124 | 124 | 124 | 124 | 124 | 143 | 143 | 143 | 143 |
| 무부하 속도 r/분 | 15.8 | 11 | 6.3 | 3.9 | 3.6 | 3 | 2.6 | 2.1 | 1.9 |
| 정격 속도 r/분 | 13 | 9.2 | 5.2 | 3.2 | 3 | 2.5 | 2.2 | 1.7 | 1.6 |
| 정격 토크 Nm | 55 | 79 | 139 | 226 | 246 | 267 | 304 | 378 | 408 |
| 최대. 단시간 최대 허용 하중 Nm | 300 | 300 | 300 | 300 | 300 | 600 | 600 | 600 | 600 |
| 감속비 | 95 | 135 | 239 | 387 | 422 | 506 | 576 | 717 | 772 |
| 기어열 수 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
| 길이(L) mm | 124 | 124 | 124 | 124 | 124 | 143 | 143 | 143 | 143 |
| 무부하 속도 r/분 | 21 | 15 | 8.4 | 5.2 | 4.7 | 4 | 3.5 | 2.8 | 2.6 |
| 정격 속도 r/분 | 17 | 12 | 6.7 | 4.1 | 3.8 | 3.2 | 2.8 | 2.2 | 2.1 |
| 정격 토크 Nm | 62 | 88 | 157 | 254 | 277 | 300 | 342 | 425 | 458 |
| 최대. 단시간 최대 허용 하중 Nm | 300 | 300 | 300 | 300 | 300 | 600 | 600 | 600 | 600 |
A-36
기술 매개변수는 사전 통지 없이 변경될 수 있습니다.*
